PRODUCT FEATURES 製品特徴

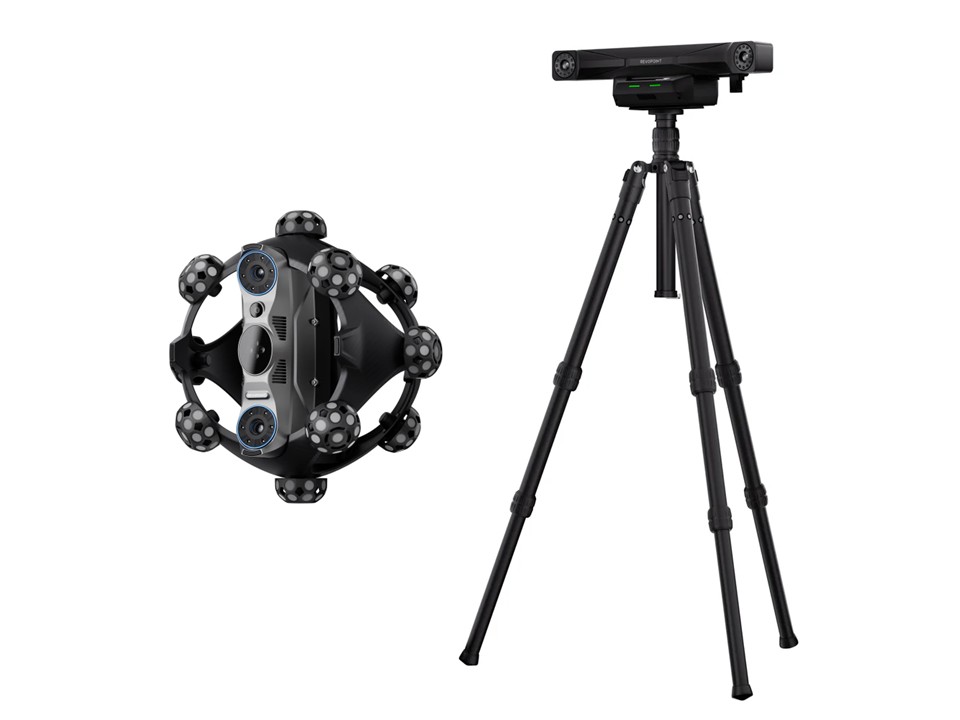

高精度・高速なワイヤレス3Dスキャナ
高精度・高速なワイヤレス3Dスキャナ
Revopoint Trackit SR は、従来必要とされていたマーカーやスプレーを使用せず、ワイヤレスでスキャンが可能な光学トラッキング3Dスキャナーです。
交換式バッテリーとWi-Fi 6を搭載し、PCへの直接ストリーミングのほか、モバイルデバイスへのミラーリングでリモートコントロールとリアルタイムプレビューにも対応しています。

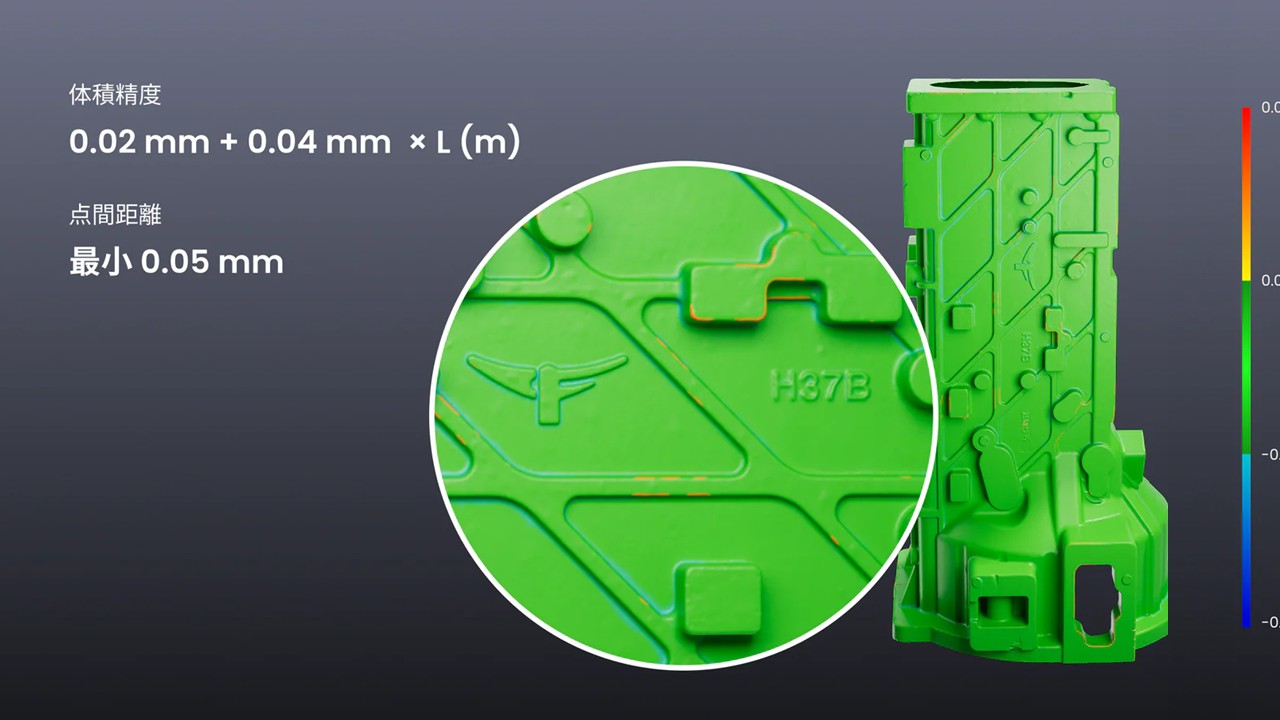

マーカーレスで高精度にスキャン
Trackit SRはリアルタイムで自己位置を追跡。黒色・金属面へのマーカーの貼り付け・除去といった手間を一切省き、ワイヤレスで高精度な3Dスキャンを実現します。
3種類のスキャンモード
30本クロスライン
最大200万点/秒で、細部を効率的にスキャンします。

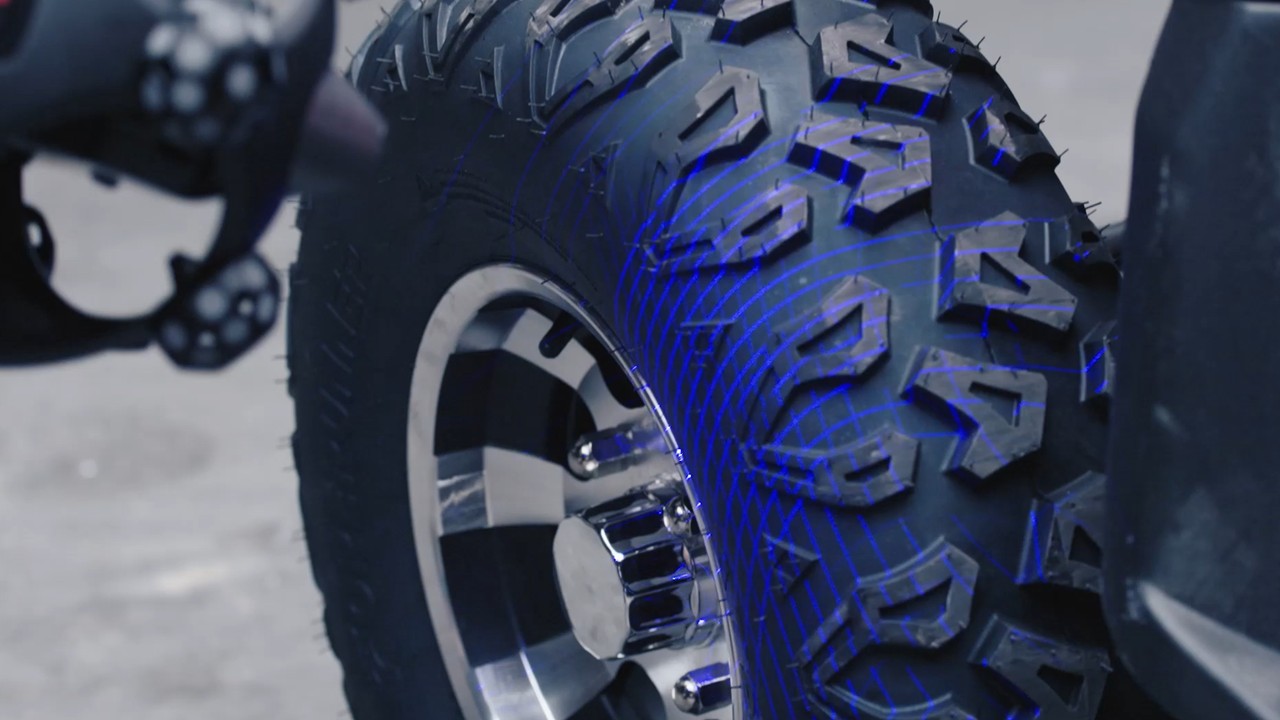

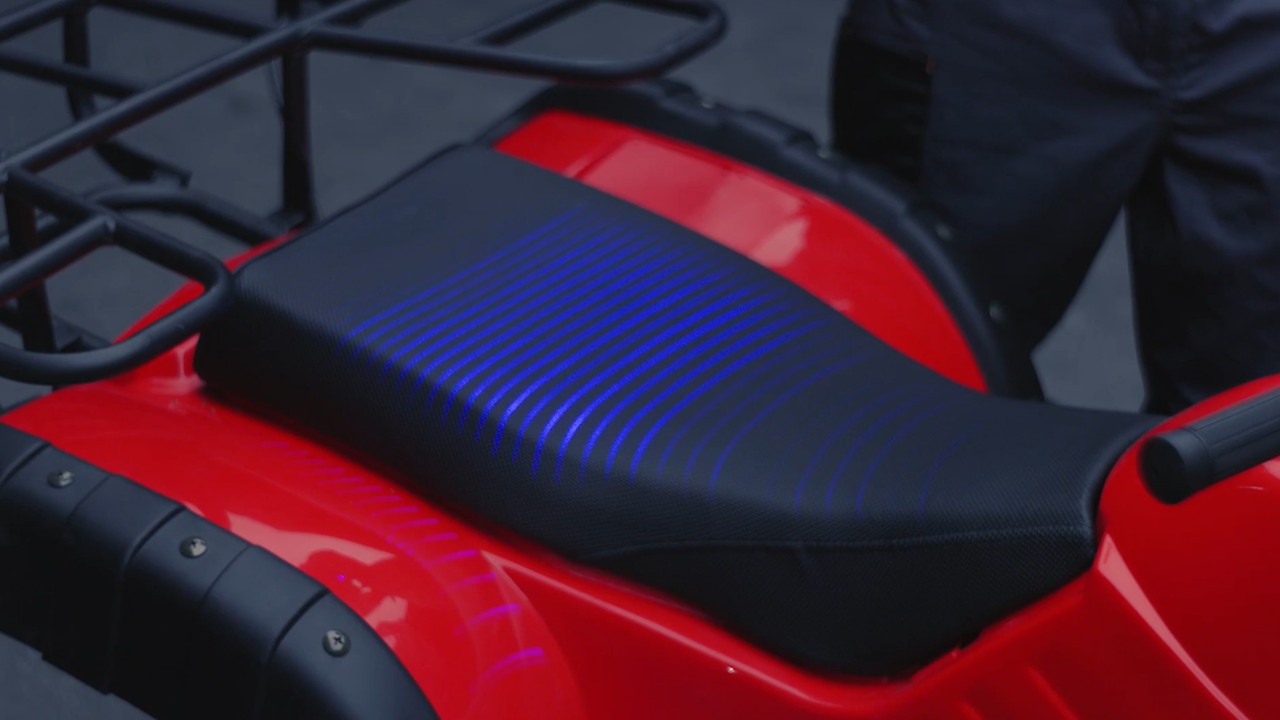

17本平行ライン
特徴の少ない大型ワークも効率的にスキャンします。

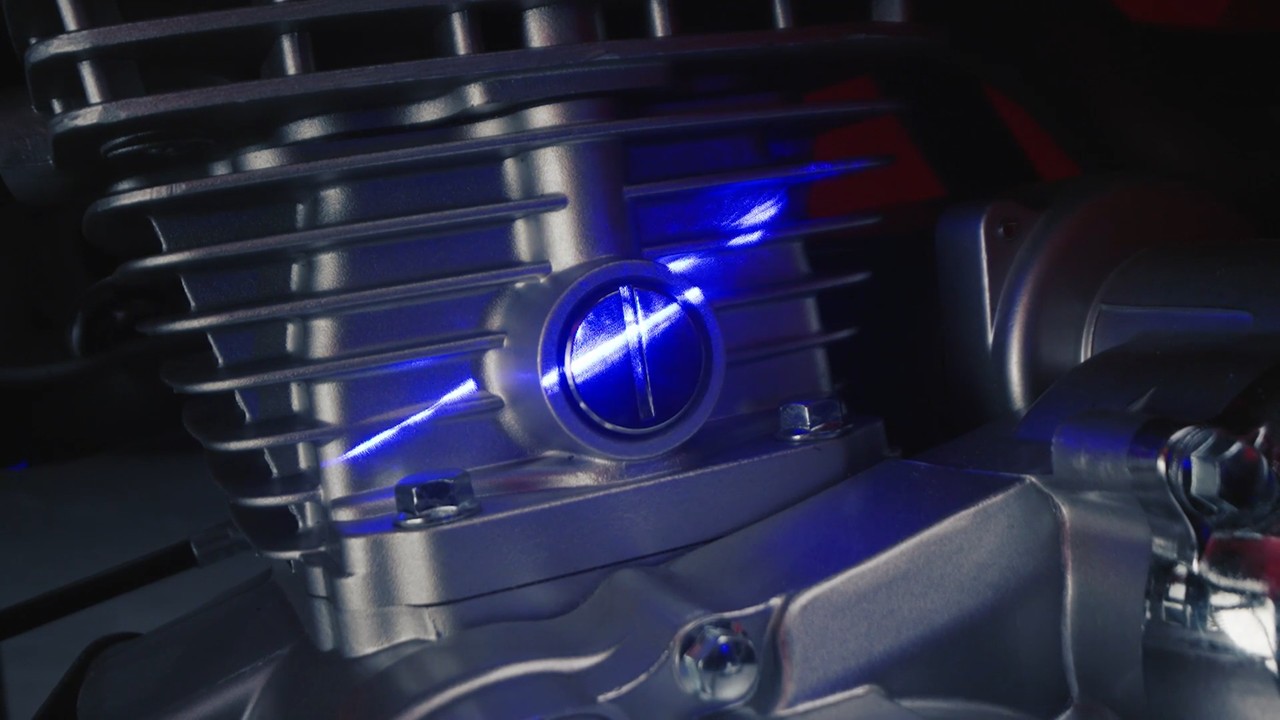

シングルライン
深穴・隙間も精度を落とさずスキャンします。
最大2.5時間のバッテリー駆動でワイヤレスにスキャン
Trackit SRのスキャナーは交換式バッテリーとWi-Fi 6を搭載。ケーブルの絡まりや引っかかりを気にせず、自由にスキャンすることができます。またPCへの直接ストリーミングのほか、ミラーリングでのリモートコントロールとリアルタイムプレビューにも対応し、さらにスタンドアロンモードでのワイヤレスマーカースキャンも可能です。

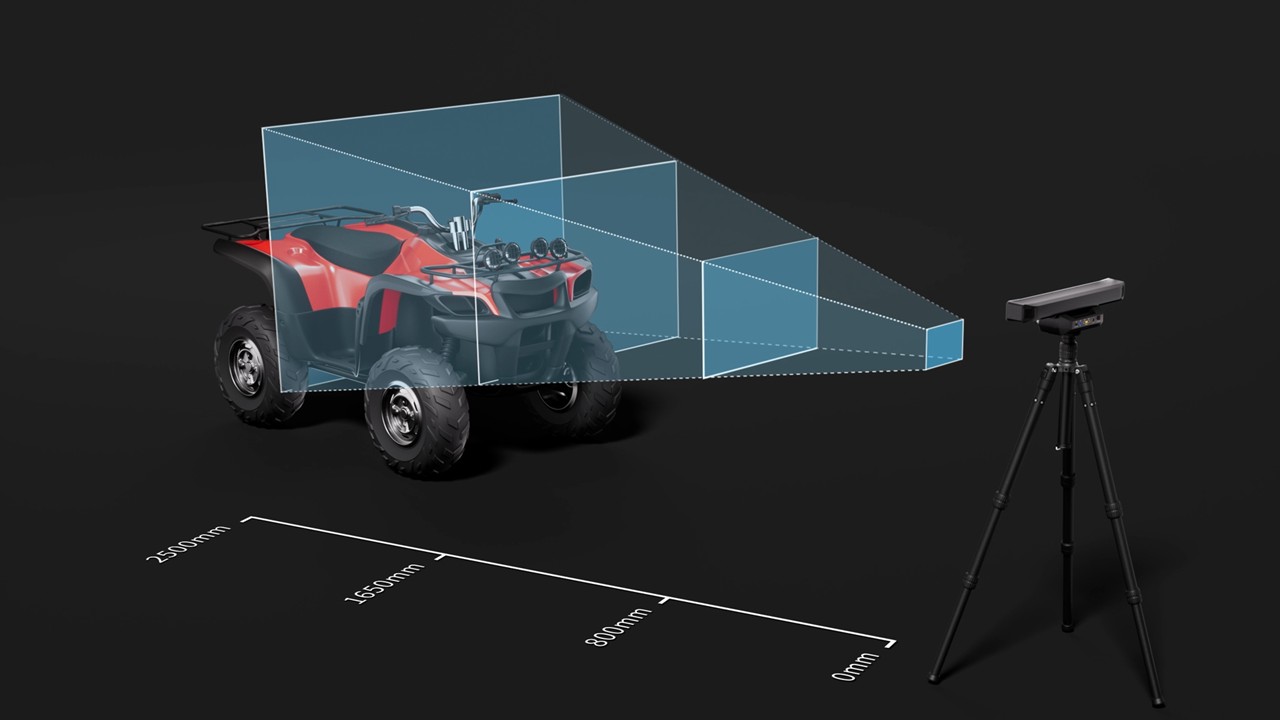

大型ワークも簡単にスキャン
最大トラッキング範囲:
2075 × 1778 mm @ 2500 mm
移動操作性:
ワイヤレススキャン対応
トラッカー作業範囲:
0.8 〜 2.5 m

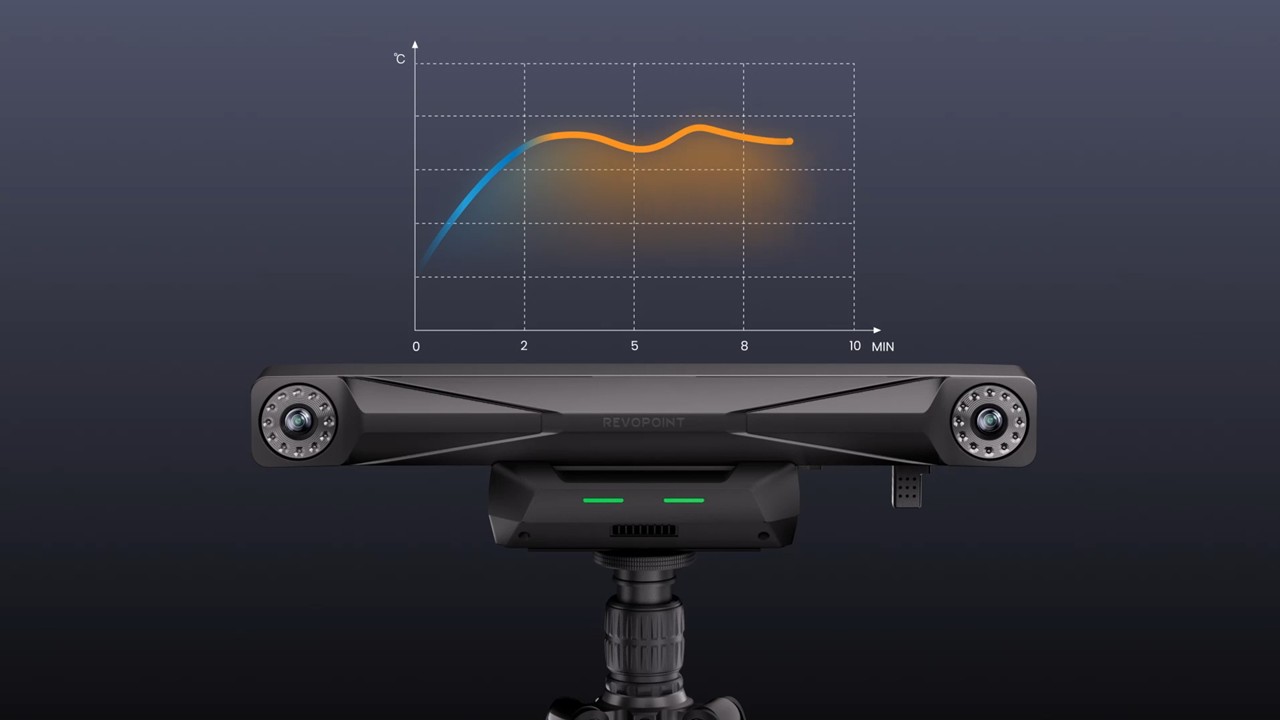

ヒーティング
内蔵アクティブヒーティングにより、わずか2分で最適な熱安定性に到達します。スキャン全体を通じて、内部・外部の温度センサーが環境を継続的にモニタリングします。

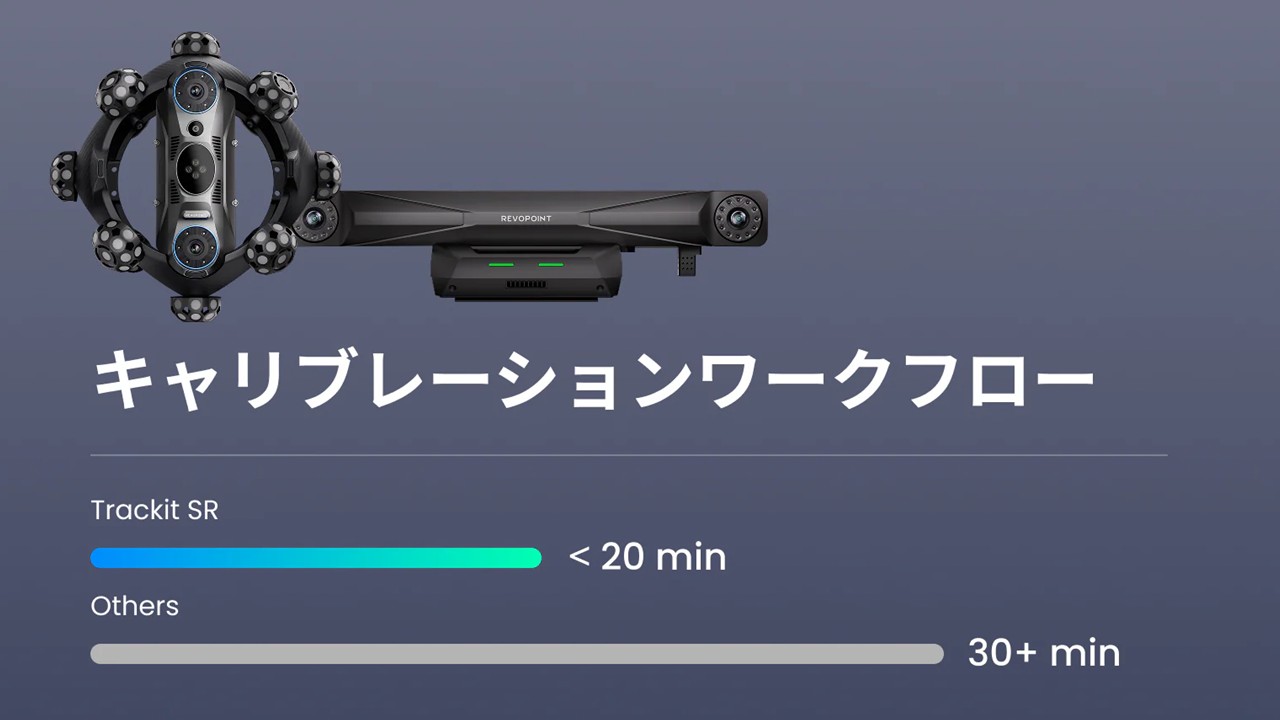

キャリブレーション作業時間を短縮
自動ジンバルキャリブレーションシステムを搭載したトラッカーにより、迅速なマルチポーズキャリブレーションが可能です。

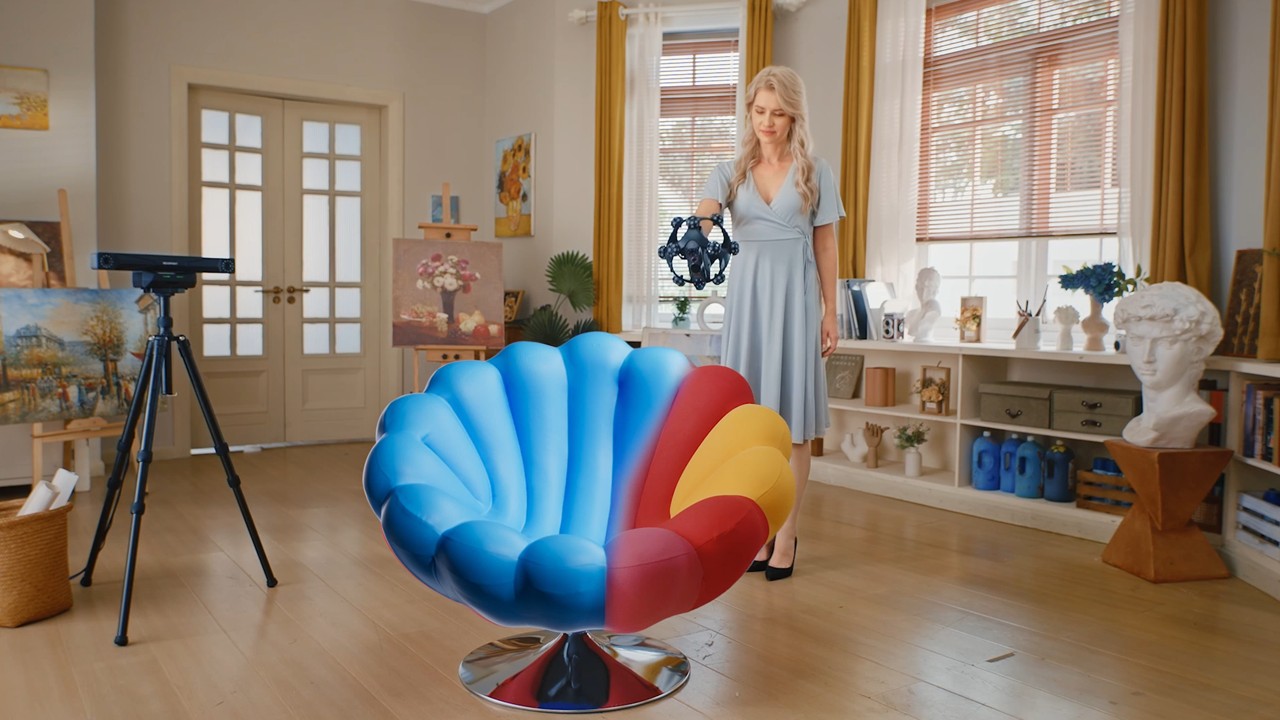

精細なテクスチャマッピング
Trackit SRの高解像度RGBカメラで、表面テクスチャを鮮明に捉えます。
スキャンサンプル
SPEC 技術仕様
Trackit SRスペック
スキャナー
| シングルフレーム正確度 (1) | 0.02 mm |
| 点間距離 | 0.05 mm |
| スキャン速度 (最大) | 2,000,000 点/秒 |
| 3D光源 (2) | ファインモード：ブルークロスレーザーライン × 30 ファーモード：ブルー平行レーザーライン × 17 深穴モード：ブルーシングルレーザーライン × 1 |
| 作業距離 | クロスレーザーライン：200 – 400 mm 平行レーザーライン：250 – 500 mm シングルレーザーライン：200 – 400 mm |
| シングルスキャン範囲(最小距離) | 123 × 130 mm @ 200 mm |
| シングルスキャン範囲(最大距離) | 330 × 325 mm @ 500 mm |
| Wi-Fi | 6 |
| 本体重量 | 1.0 kg |
| 本体寸法（L × W × H） | 250 × 250 × 177 mm |
| 動作環境温度範囲 (3) | 0 ℃ – 30 ℃ |
| 出力フォーマット | PLY、OBJ、STL、ASC、3MF、GLTF、FBX |
| 材質 | フレーム：カーボンファイバー ハウジング：ポリカーボネート |
トラッカー
| 対応サイズ範囲 (推奨) | 0.01-4m |
| 体積精度(トラッキングシステム) | 0.02 mm + 0.04 mm × L (m) |
| 動作距離 | 800 mm – 2500 mm |
| 最小トラッキング範囲 | 587 × 569 mm @ 800 mm |
| 最大トラッキング範囲 | 2075 × 1778 mm @ 2500 mm |
| トラッキングボリューム | 3 m³ |
| Wi-Fi | 6 |
| 本体重量 | 1.5 kg |
| 寸法（L × W × H） | 441 × 111 × 103 mm |
| トラッキングバンド | NIR |
| キャリブレーション | 手動キャリブレーション |
| サポートアクセサリー | キャリブレーションボード、キャリブレーションポール、アンカーブロック、バッテリーグリップ |
