PRODUCT FEATURES 製品特徴
ブルーレーザーライン＆フルフィールド構造光3Dスキャナー
ブルーレーザーライン＆フルフィールド構造光3Dスキャナー
マルチライン青色レーザーとフルフィールド構造化光を搭載しており、従来のスキャナが苦手としていた黒色プラスチックや金属光沢のある素材でも、スプレーなしで高精度な形状データを取得できます。
対象物を選ばない4つのスキャンモード
平坦・光沢面もスキャンスプレー不要で高速キャプチャします。
MetroX：14本クロスライン 最大80万点/秒
MetroX Pro：30本クロスライン 最大200万点/秒
微細なディテール・エッジ・複雑な曲面まで精密に取得します。
MetroX：7本平行ライン
MetroX Pro：15本平行ライン

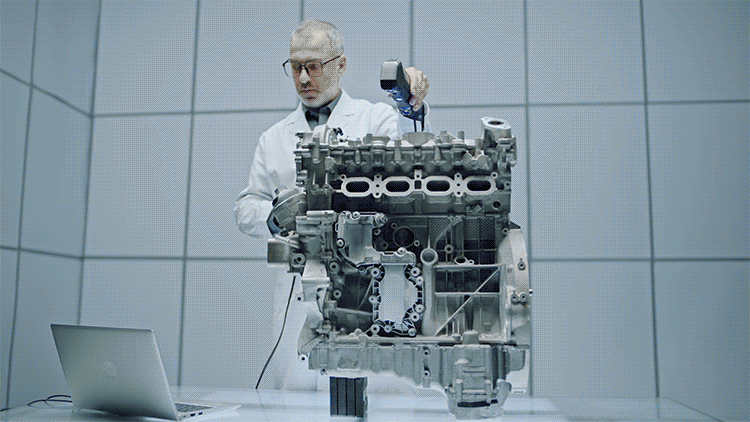

62本の強力なライトで、マーカーなしでも特徴豊富なワークをわずか数秒でスキャン。毎秒最大700万点の点群を生成し、高速かつ高精度な3Dデータを取得します。
２軸ターンテーブル、Revoソフトウェア、MetroXシリーズが連携。ワンクリックで、色情報も完璧な自動フルカラースキャンを実現します。
計測用途でも使用できる高精度
複雑な形状も忠実に再現し、計測やスキャン-to-CADワークフローにすぐに活用できる精密な3Dモデルを作成出来ます。
| MetroX | MetroX Pro |
|---|---|
| 0.025 mm + 0.05 mm × L (m) | 0.02 mm + 0.04 mm x L (m) |
※Lは測定対象物の長さです。

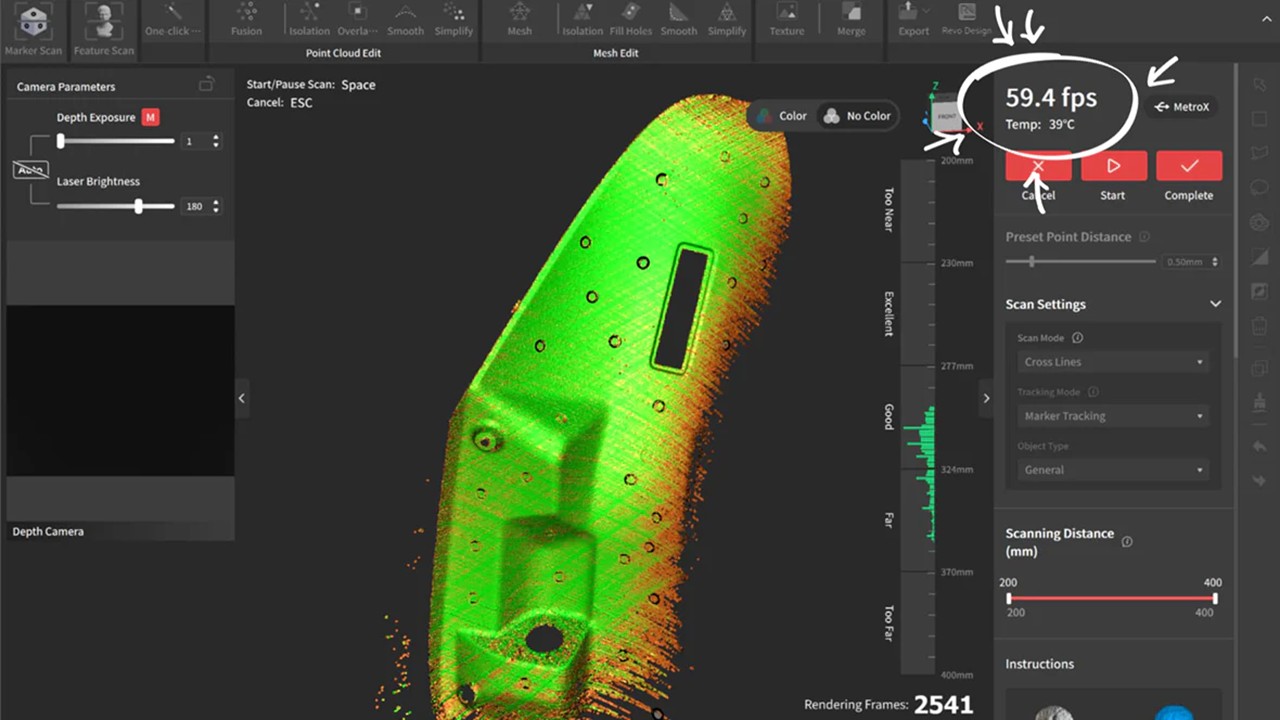

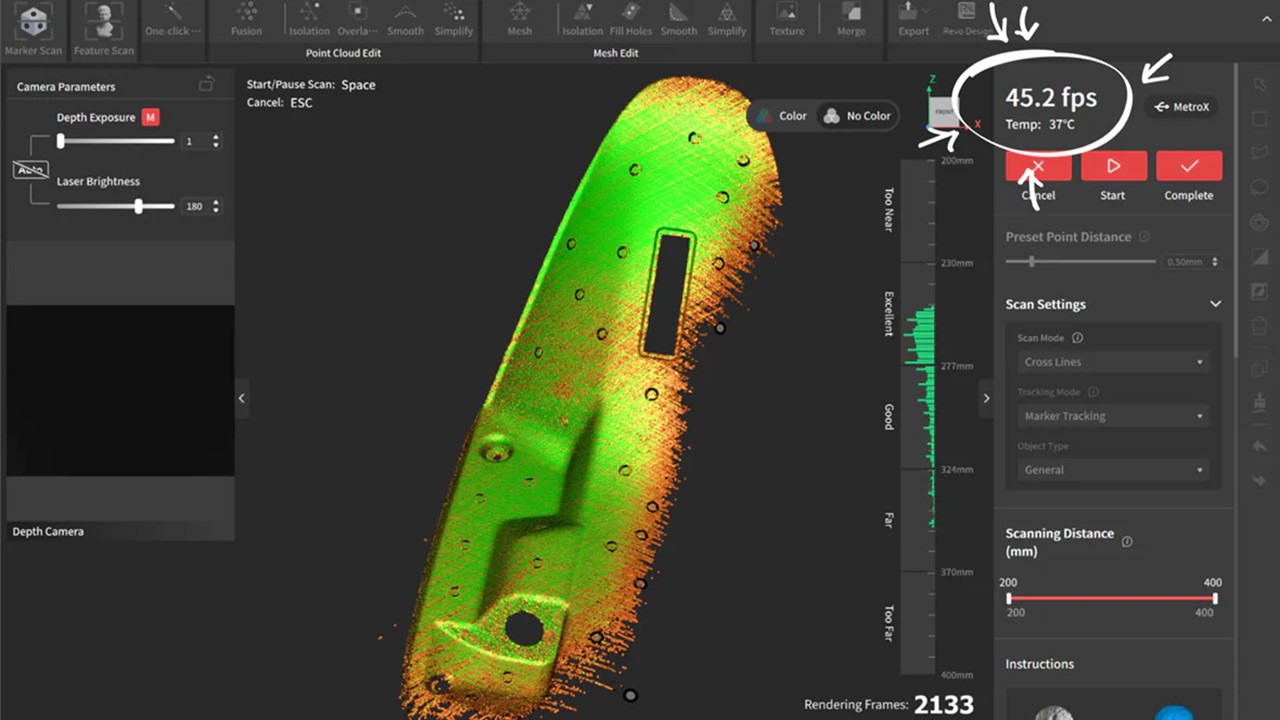

最大60 FPSで高速スキャン
※GPU互換性：現在、NVIDIA RTX 30および40シリーズGPUのみ対応。（Windowsのみ）

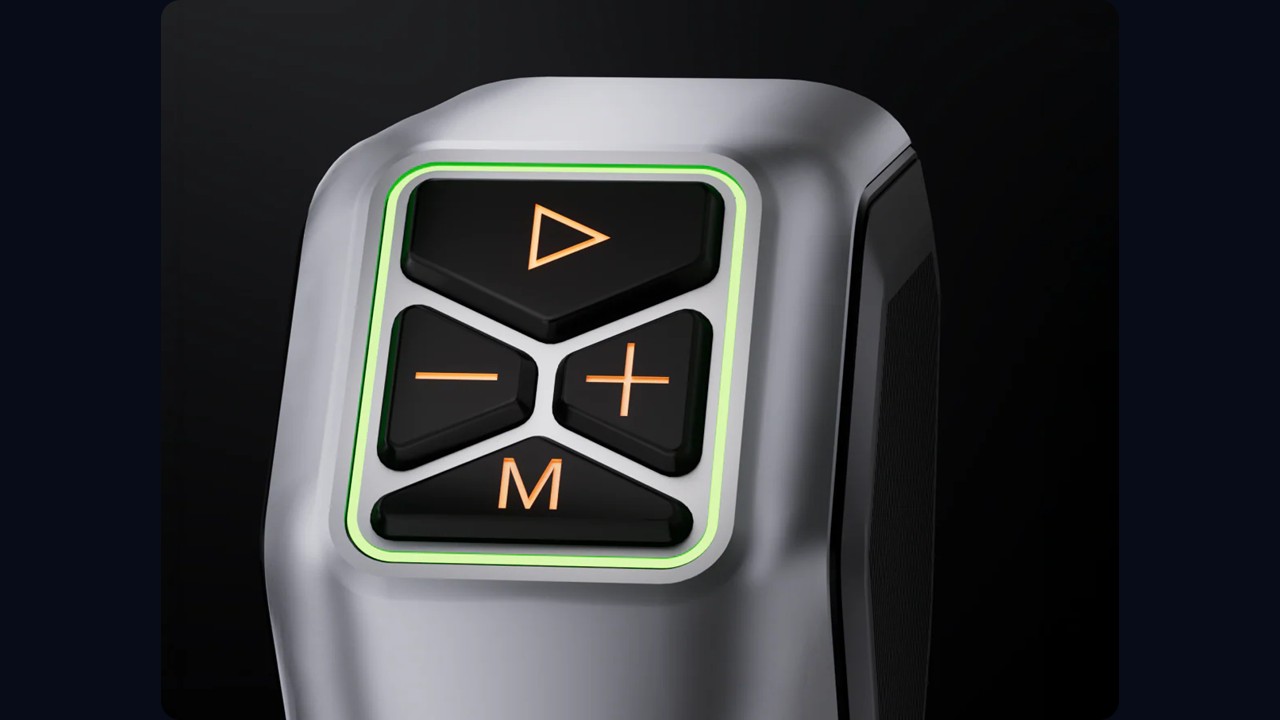

直感的な操作
4つのボタンを使ってスキャナを簡単に操作。手元のボタンで開始/停止、深度カメラの露出調整、デジタルズームを行えます。

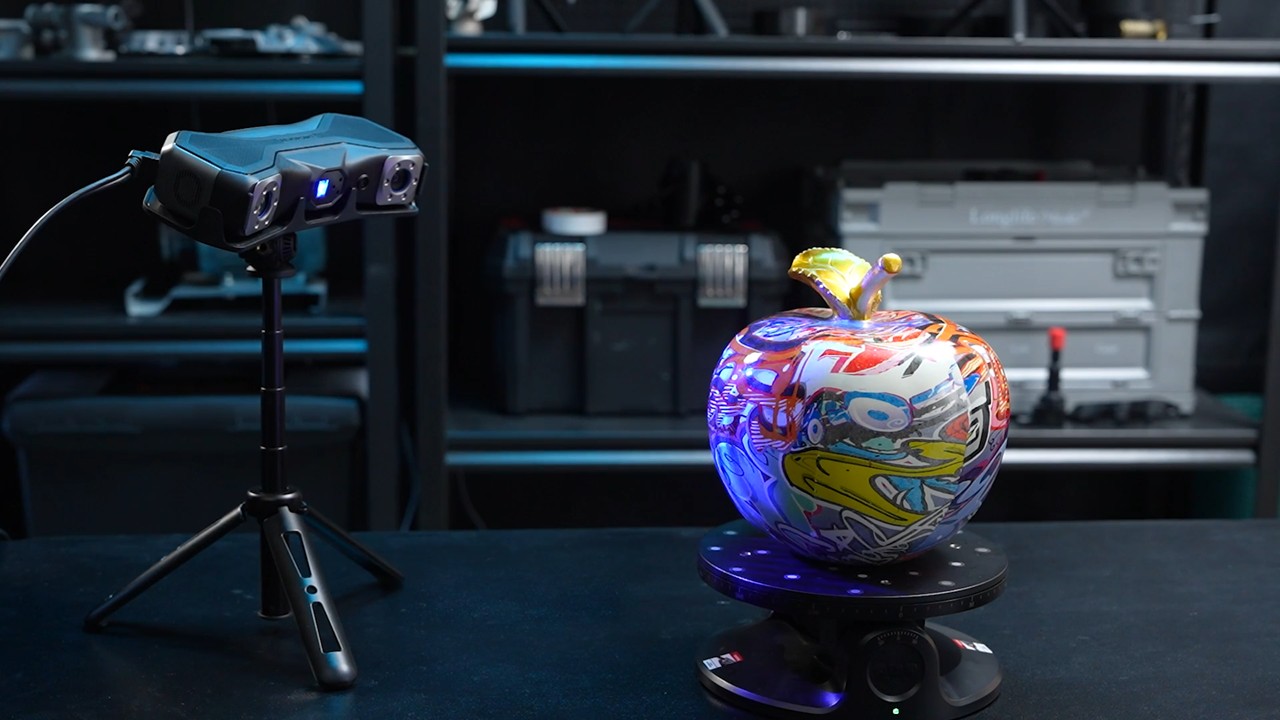

鮮やかなカラースキャン
自動ターンテーブルモードで、MetroXのHD RGBカメラによる鮮やかな色再現で色精度の高いスキャンをキャプチャし、リアルなテクスチャを追加します。

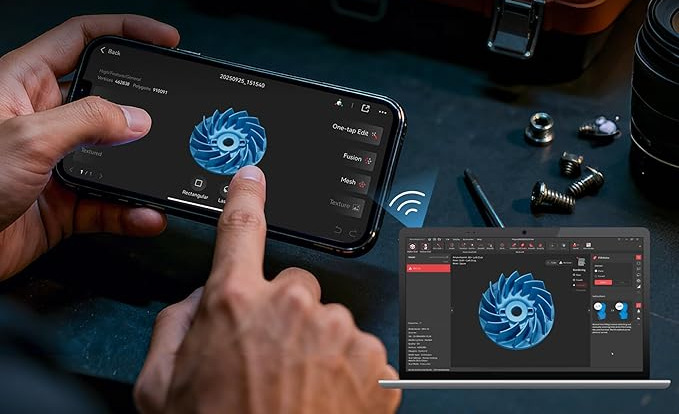

PC-モバイルストリーミング

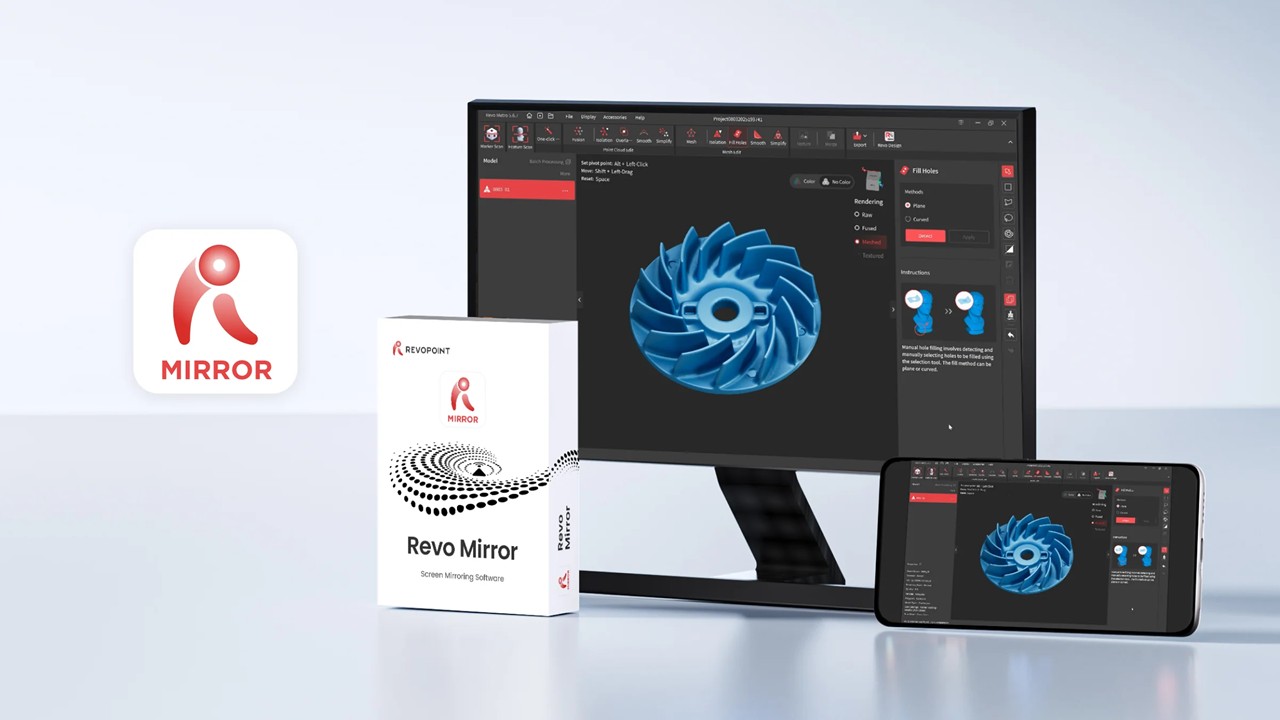

専用アプリ「Revo Mirror」を使えば、スキャン中の画面をPCからスマートフォンやタブレットへリアルタイムに転送できます。手元のデバイスでデータの欠落や形状を即座にチェックできるため、ノートPCを持ち運ぶ必要がなく、軽快な操作が可能になります。自由な動きでスキャン作業に集中できるため、ワークフローの効率が向上します。
※Revo Mirrorは無料で使用することができます。
※MetroX Proでのみサポートされています。
自在なスキャンを実現「Revo Metro」
MetroX / MetroX Pro付属のRevo Metroで、直感的な3Dモデル作成を実現。モデルのスキャン、後処理、複数モデルの合成まで、スキャンデータの処理作業を簡単に行うことができます。

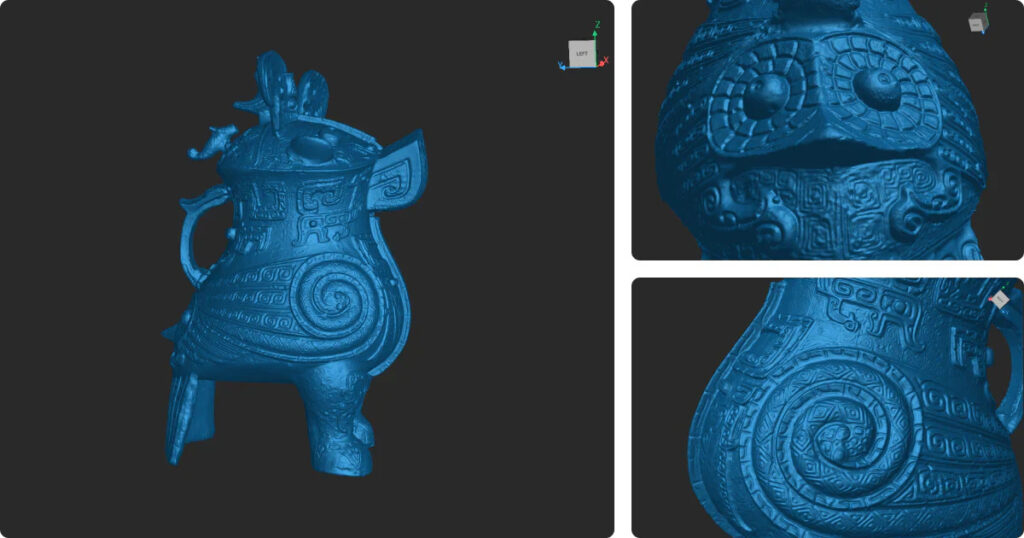

スキャンサンプル
SPEC 技術仕様

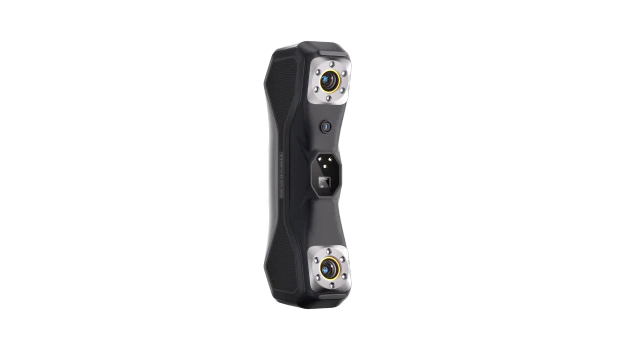

Revopoint MetroX Pro
製品仕様
| 項目 | MetroX | MetroX Pro |
| シングルフレーム精度（最大） | 0.01mm | 0.01mm |
| シングルフレーム正確度 | 0.02mm | 0.02mm |
| 体積精度 | 0.025mm+0.05mm×L(m) ※Lは計測対象物の長さ | 0.02mm＋0.04mm×L(m) ※Lは測定対象物の長さ |
| 点間距離 | 0.05mm | 0.05mm |
| 動作距離 | 200～400mm | 200～400mm |
| シングルスキャン範囲（最小距離） | 160 × 70 mm at 200 mm | 160 × 70 mm at 200 mm |
| シングルスキャン範囲（最大距離） | 320 × 215 mm at 400 mm | 320 × 215 mm at 400 mm |
| 画角（H×V） | 43 × 33° | 43 × 33° |
| 最小スキャンサイズ | 10 × 10 × 10 mm | 10 × 10 × 10 mm |
| 最大スキャンサイズ | 1 × 1 × 1 m | 1 × 1 × 1 m |
| スキャンスピード（最大） |
マルチラインブルーレーザー：最大800,000点/秒 フルフィールドブルーライト：最大7,000,000点/秒 |
マルチラインレーザースキャン：最大 2,000,000点/秒 フルフィールド構造光スキャン：最大7,000,000点/秒 |
| RGBカメラ解像度 | 200万画素 | 200万画素 |
| カラースキャン | 自動ターンテーブルモードのみ | 自動ターンテーブルモードのみ |
| トラッキング方式 | 特徴、マーカー、全域マーカー | 特徴、マーカー、全域マーカー |
| 屋外スキャン | 不可 | 不可 |
| 3D光源 |
14本のブルークロスレーザーライン 7本のブルーパラレルレーザーライン 62本ラインのブルーフルフィールド構造光 |
30本のブルークロスレーザーライン 15本のブルーパラレルレーザーライン 62本ラインのブルーフルフィールド構造光 |
| 補助照明 | 12個のブルーLED | 12個のブルーLED |
| CPU | 4コアARM、2.0 GHz | 4コアARM、2.0 GHz |
| 内蔵チップによる演算 | 深度演算 | 深度演算 |
| 出力電圧 | DC 12V、3A | DC 12V、3A |
| 本体重量 | 508 g | 508 g |
| 本体寸法（長さ×幅×高さ） | 209 × 88 × 44 mm | 209 × 88 × 44 mm |
| 接続ポート | USB Type-C | USB Type-C to Type-C |
| スキャナの構成 | 可 | 可 |
注意事項
1．精度とは、同じ角度での複数回の測定値の間での互いのばらつきの小ささを示す尺度です。正確度とは、同じ角度での測定値が「真値」に近い値であることを示す尺度です。これらの値は制御された実験環境で得られたものであり、実際の使用環境では異なる場合があります。
2．クラス2Mレーザー安全性に関する注意事項：
(1) 本製品はクラス2Mレーザープロジェクターを採用しています。至近距離での直視は避けてください。詳細については、クラス2Mレーザー規格文書をご参照ください。
(2) 網膜への損傷を避けるため、レーザービームを拡大する光学機器（例：望遠鏡、カメラレンズ）を通して直視しないでください。
(3) レーザー光の反射を防ぐため、鏡やガラスなどの反射面をレーザービームの経路上に置かないでください。
３．光過敏性発作に関する警告： 本製品は点滅光を発します。光過敏性てんかんのある方には不適切な場合があります。
４．CPU構成に関する確認事項： CPUの構成が不明な場合は、コア数が8以上、スレッド数が16以上、ベースクロック周波数が2.4GHz以上の要件を満たしていることをご確認ください。
MetroX Pro用ソフト「Revo Metro」システム要件
| 項目 | 最小PC要件 | 推奨PC要件 |
| GPU | NVIDIA GeForce RTX 3060（VRAM 8GB） | NVIDIA GeForce RTX 4060（VRAM 8GB） 以上 |
| CPU | Intel Core i7 第13世代 または AMD Ryzen 7 5800 シリーズ | Intel Core i9 第12世代 以上 |
| RAM | 32GB 以上 | 64GB 以上 |
| CPU(MAC OS) | Apple M3 Pro/M4 チップ | Apple M4 Pro チップ 以上 |
| RAM(MAC OS) | 18GB 以上 | 24GB 以上 |

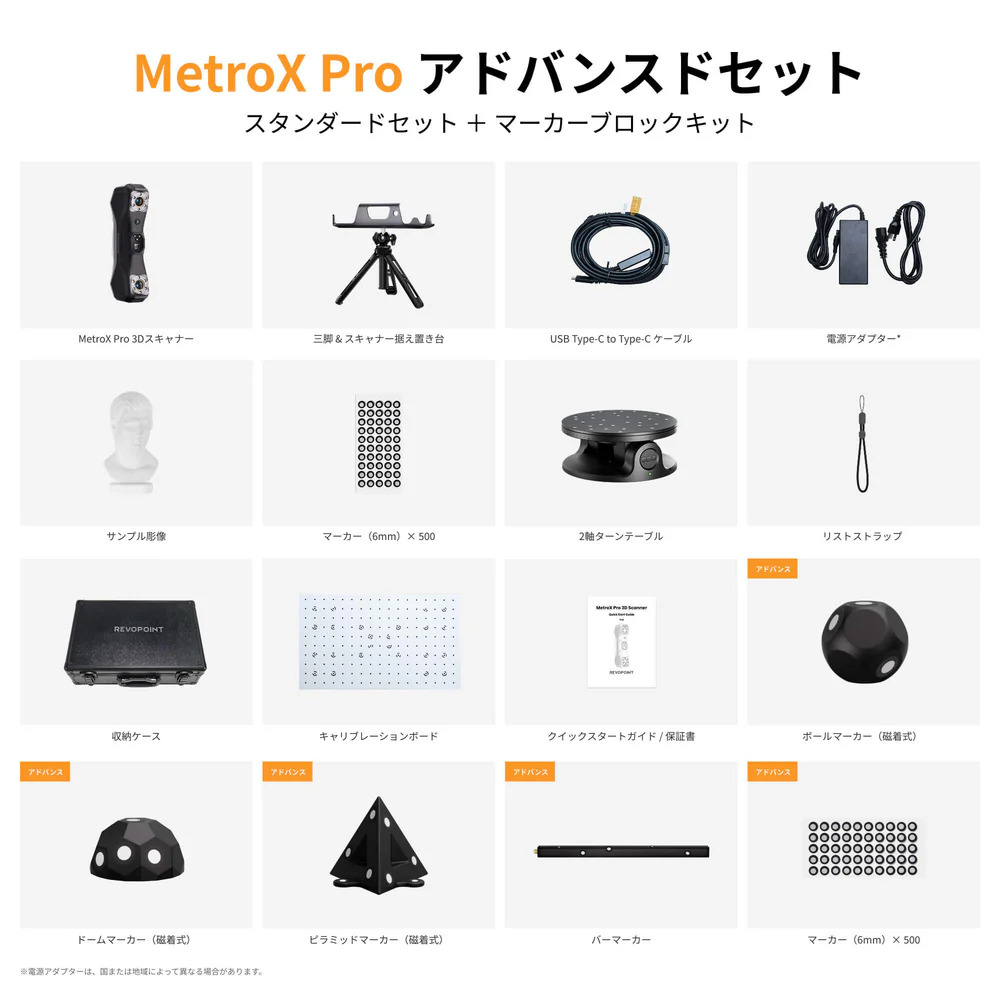

MetroX Pro パッケージ内容
