MetroY Ultra
-
製品特徴
-
技術仕様
-
見積依頼
PRODUCT FEATURES 製品特徴

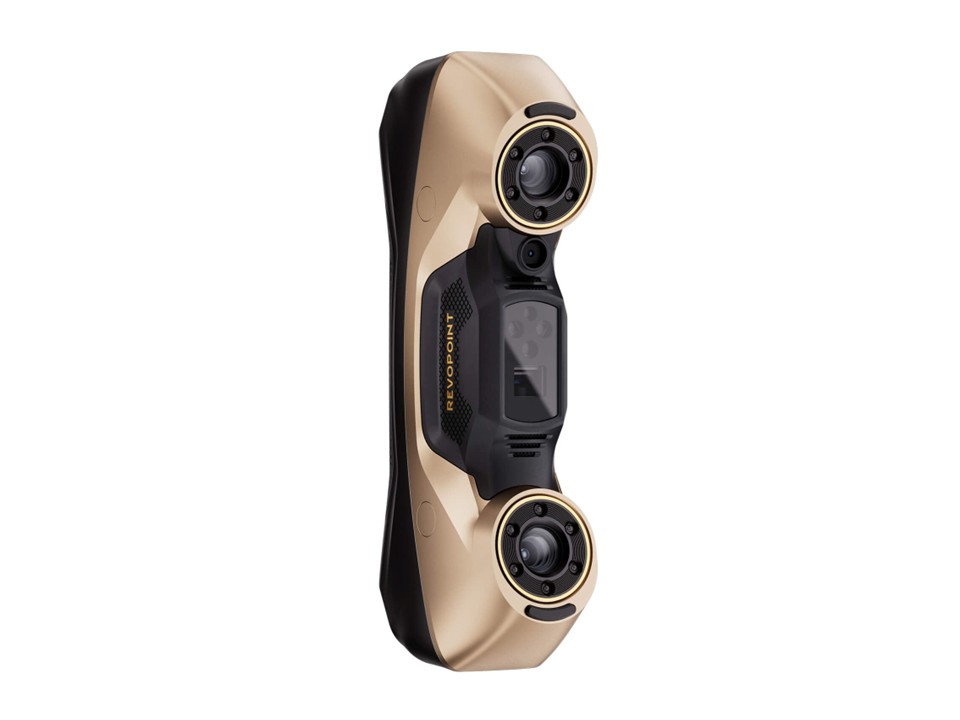

現場で、即座に、高精度に3Dスキャン
現場で、即座に、高精度に3Dスキャン
Revopoint MetroY Ultraは、実際の生産現場のタスクに即したプロフェッショナルな3Dスキャナーを必要とするユーザー向けに設計されています。リバースエンジニアリング、品質管理、寸法検証、製品開発など、スキャンデータの信頼性が絶対条件となる用途に最適です。
取得したデータは、検査、分析、レポート作成、そしてScan-to-CAD作業へと、スムーズに移行させることが可能です。
5つのモードであらゆる対象物をスキャン
MetroY Ultraには5つのスキャンモードが搭載されており、パーツの形状や表面の状態に合わせて最適なスキャンモードを選択できます。

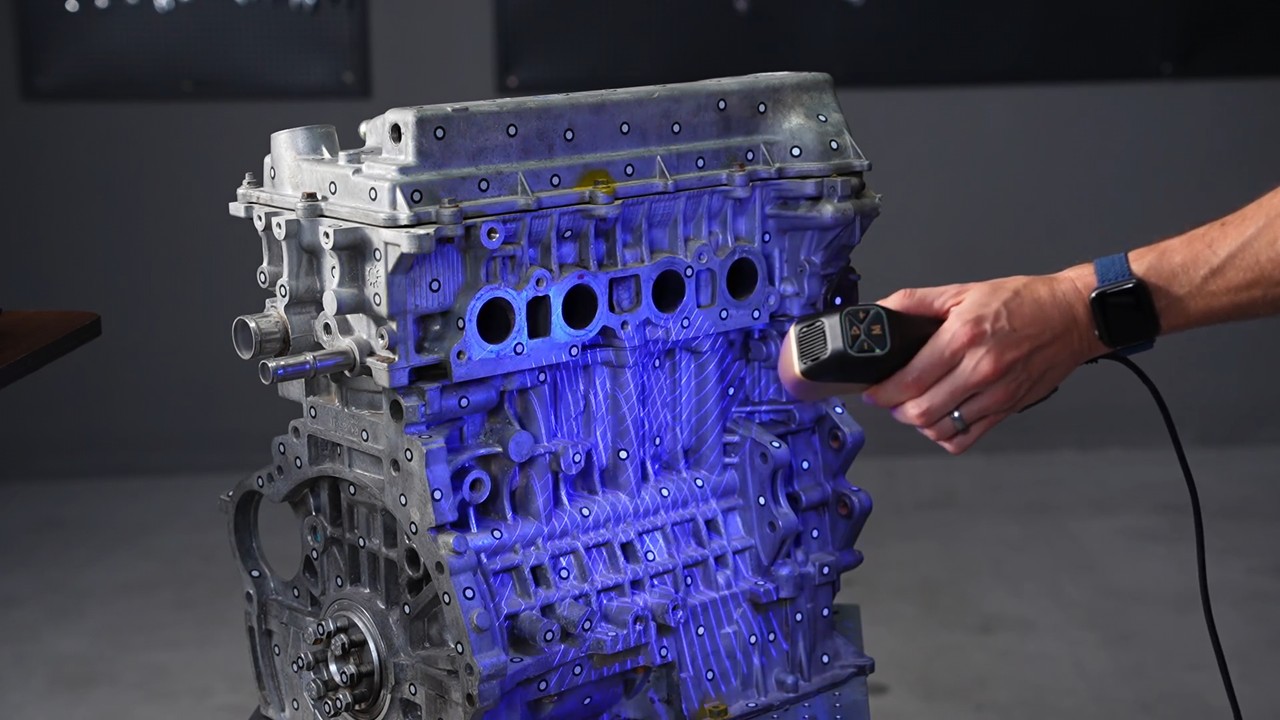

34本クロスレーザーライン
平坦な面や光沢面、黒い表面を最大3,000,000点/秒で高速にキャプチャ

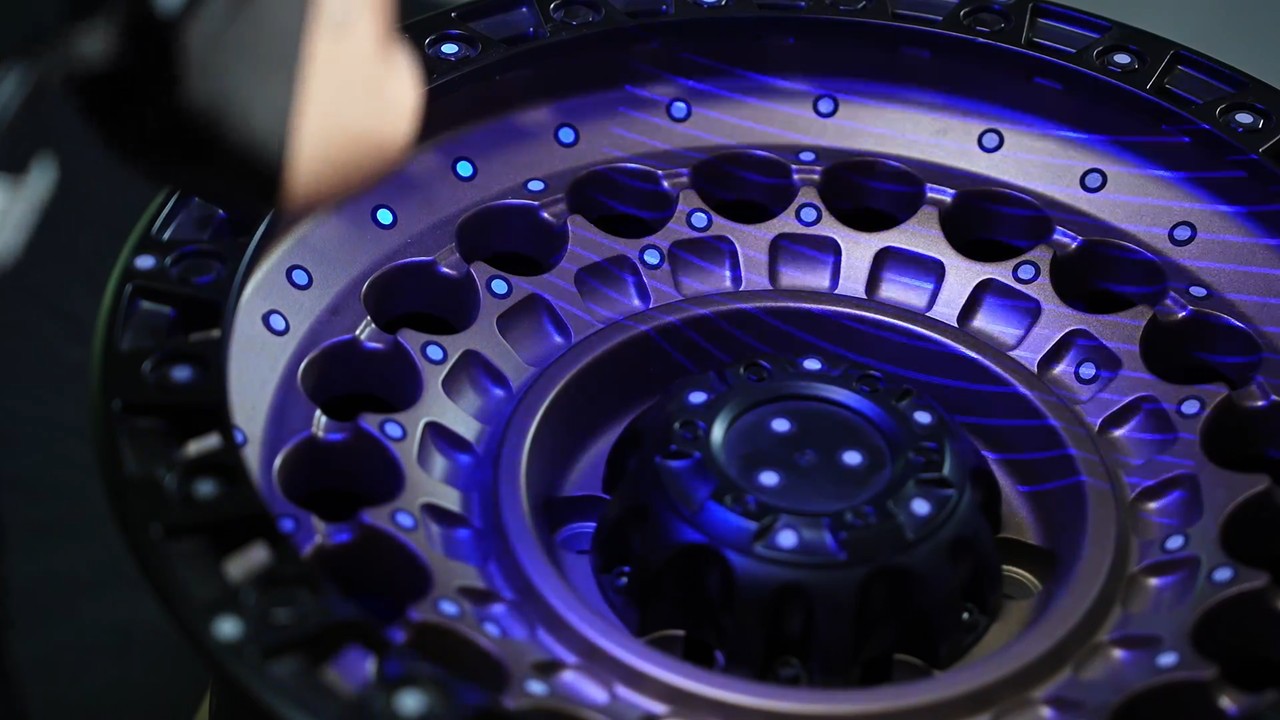

15本パラレルレーザーライン
エッジや微細なディテール、複雑な表面をより高解像度にスキャン

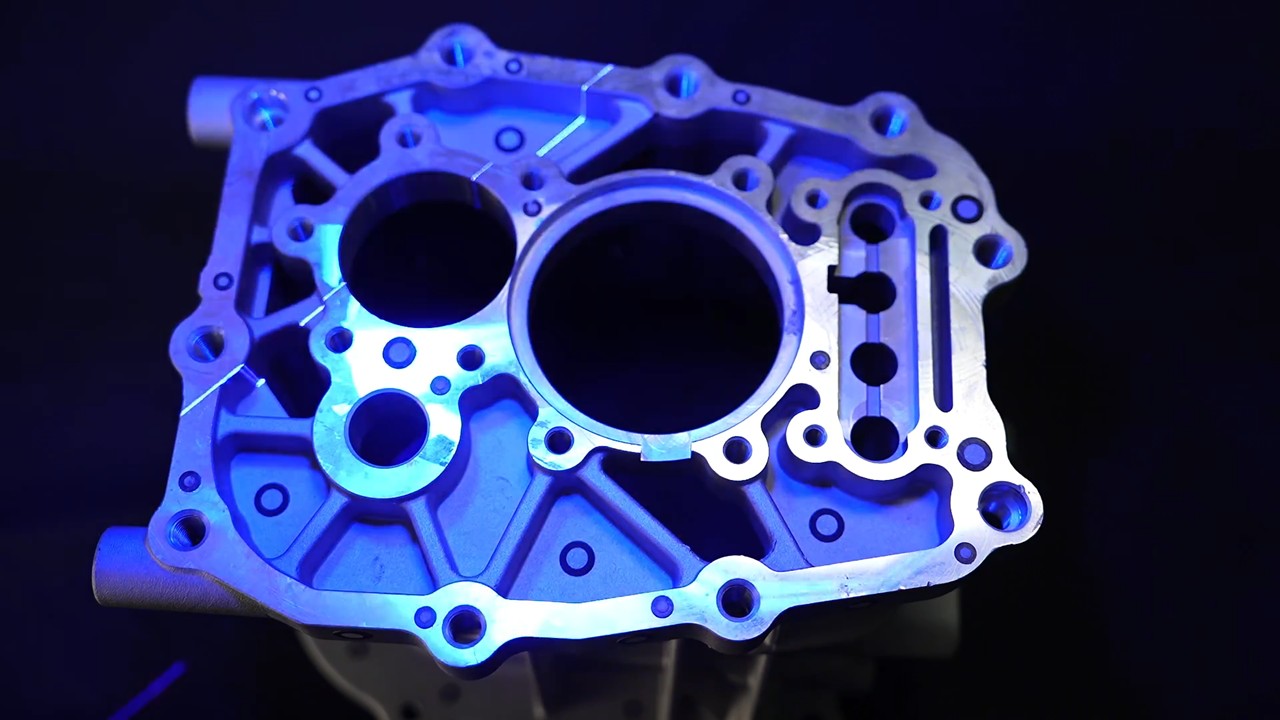

シングルレーザーライン
深い穴や凹んだ箇所、狭い隙間のスキャンに有効

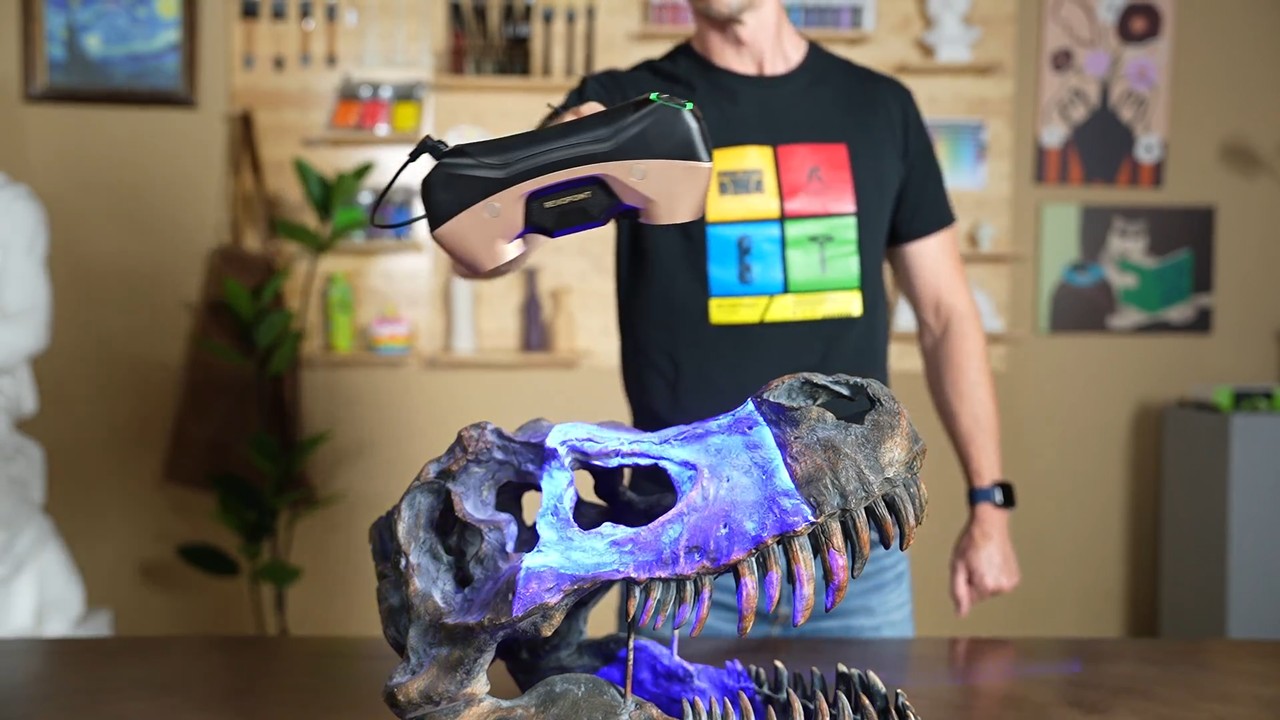

フルフィールド構造化光
特徴の多いワークピースを、マーカーレスで最大7,000,000点/秒で高速キャプチャ

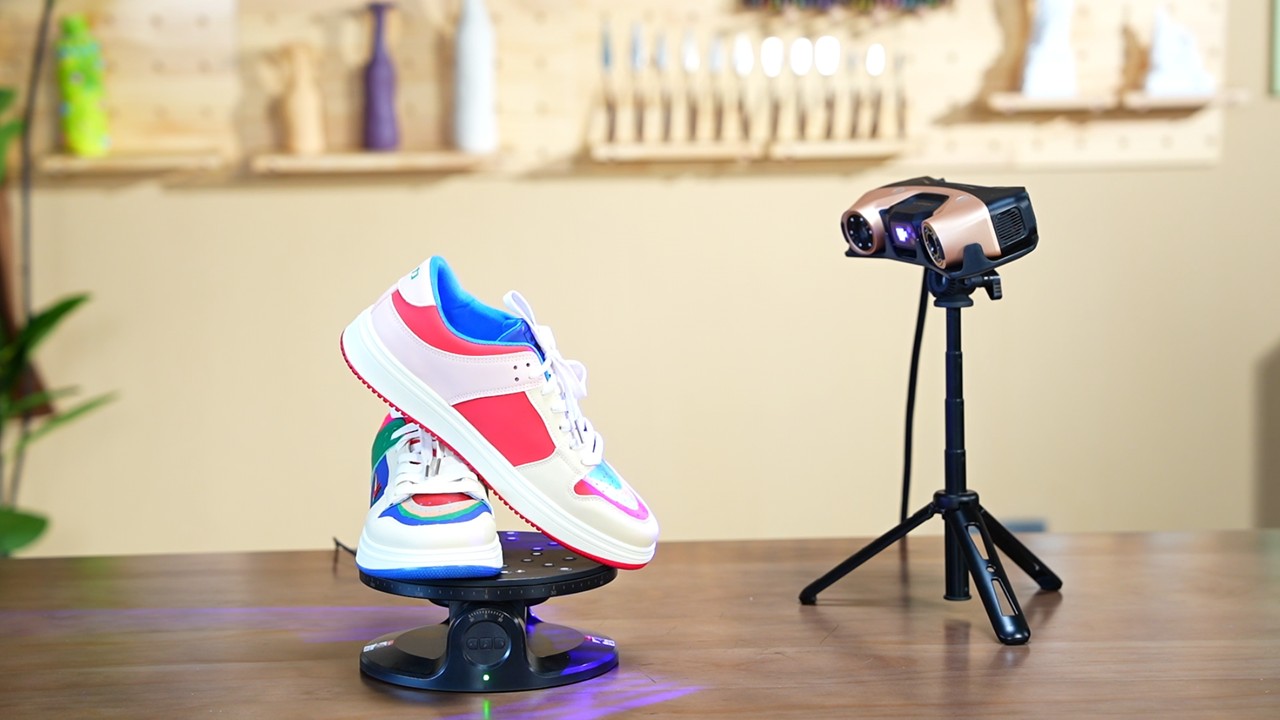

自動ターンテーブル
オペレーターによるばらつきを抑え、再現性の高いデスクトップスキャンを実現

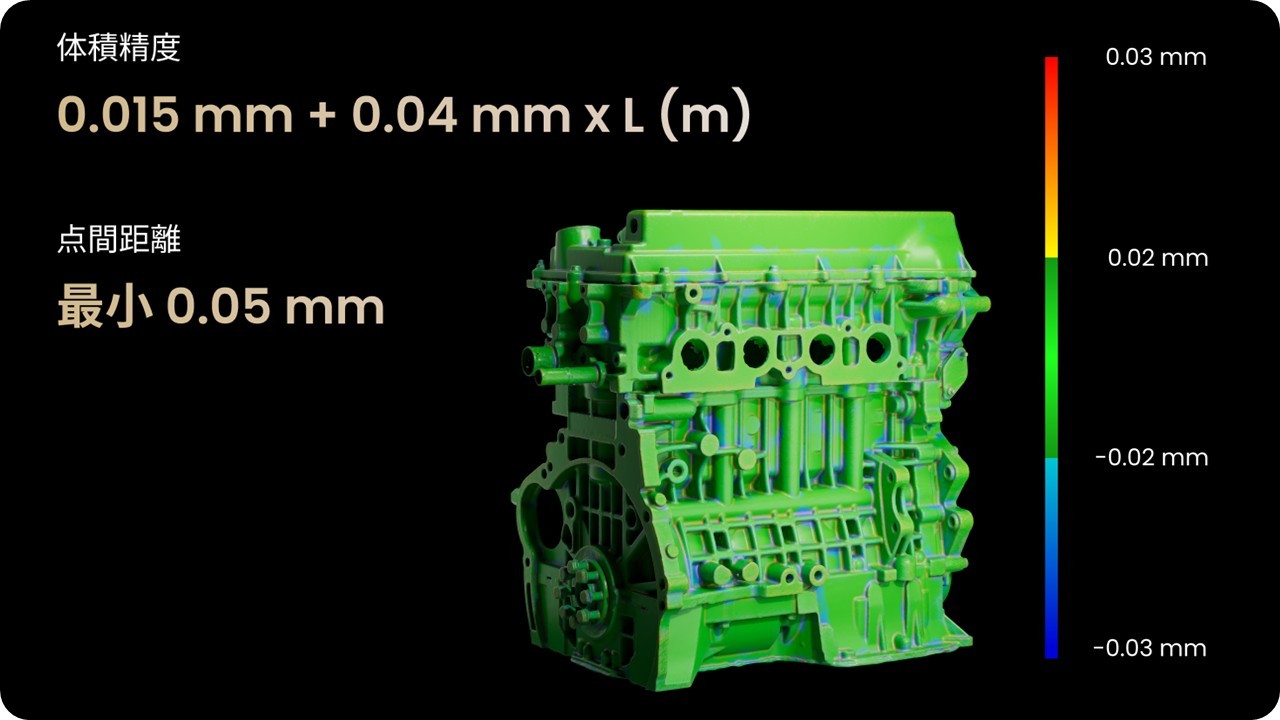

信頼性の高い圧倒的な精度
複雑な幾何形状も、最大90fpsのスキャン速度で素早く細部まで精密にキャプチャ。寸法計測や品質検証に活用可能な、信頼性の高い3Dモデルを提供します。
柔軟なスキャンを実現

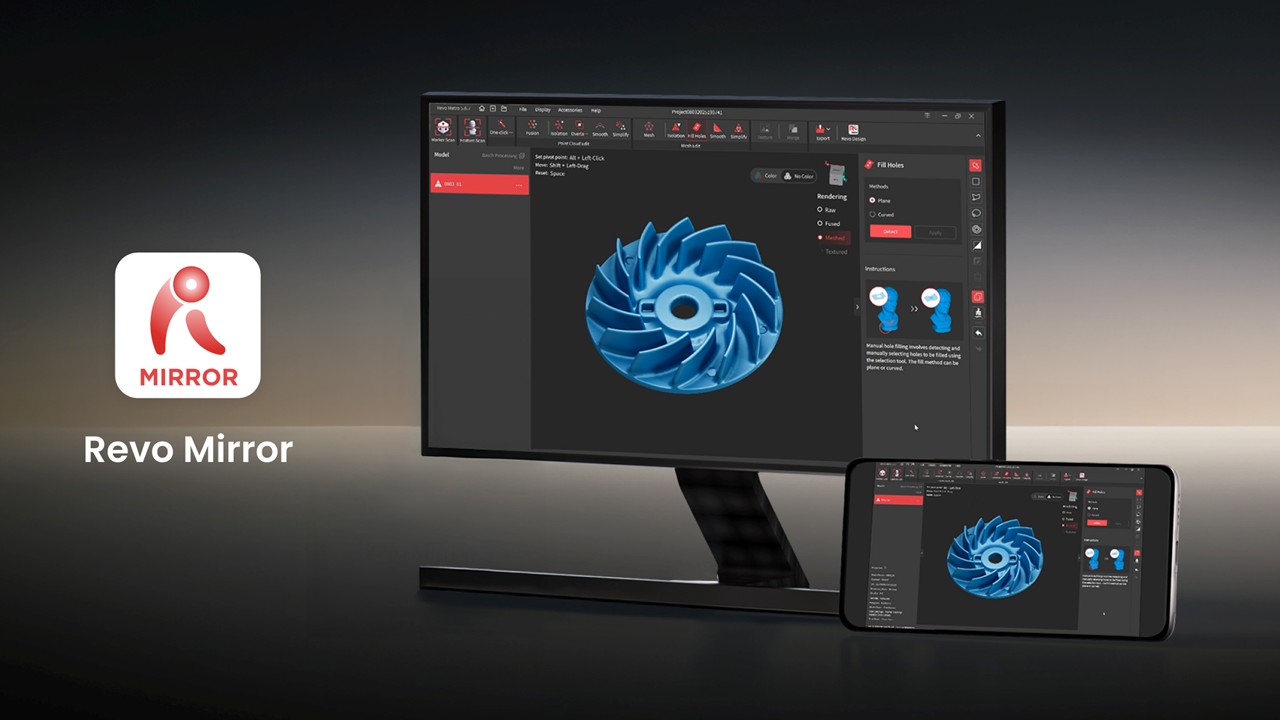

ワイヤレススキャン
Wi-Fi 6を介したリアルタイムのストリーミングにより、MetroY Ultraは場所の制約を受けない自由な操作を実現します。PCの処理能力を活用しながら、デバイスやモニター上の「Revo Mirror」にライブフィードを表示。スキャン中、死角やデータの欠損を即座に特定できるため、手戻りのない確実な計測が可能です。

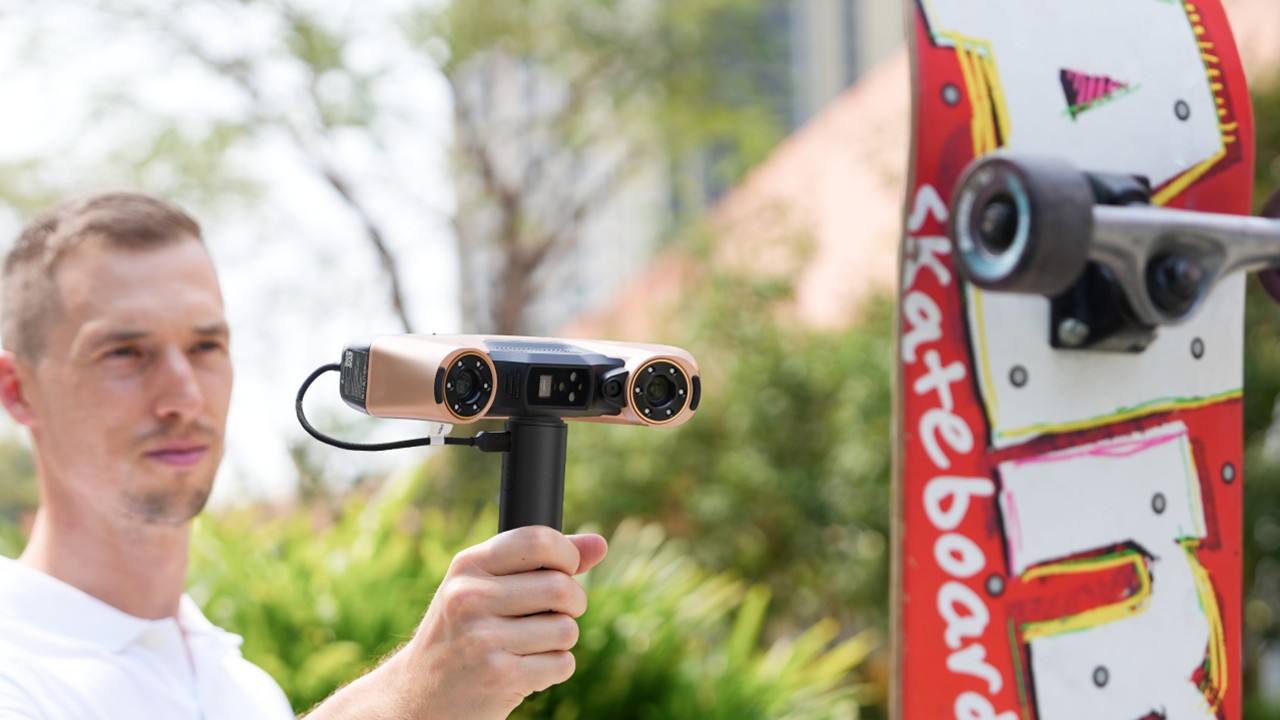

屋外や明るい環境にも対応
MetroY Ultraは最大 100,000ルクス の照明条件下でのレーザースキャンに対応しており、一般的な光学システムが不安定になりがちな明るい環境でもスキャンが可能です。最大100,000ルクスの過酷な直射日光下でも、安定したパフォーマンスを発揮します。

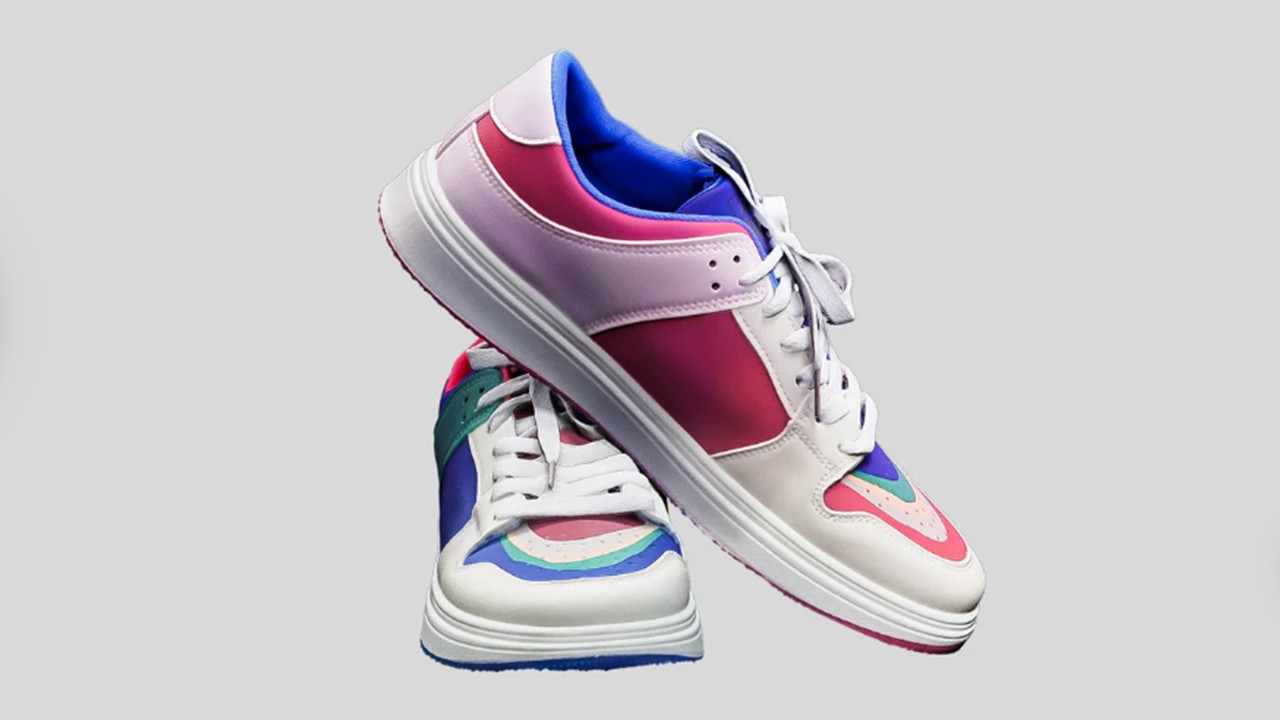

忠実な色再現を可能にするカラーキャプチャ
MetroY Ultraは2MP RGBカメラによるカラーテクスチャのキャプチャが可能です。対象物の表面の微細なテクスチャを忠実に記録し、実物に近いリアルな3Dモデルを作成します。
高機能3Dスキャンソフト「Revo Metro」
MetroY Ultra専用のパワフルな無料ソフト「Revo Metro」は、3Dモデルの作成からエクスポートまでを直感的に完結できます。

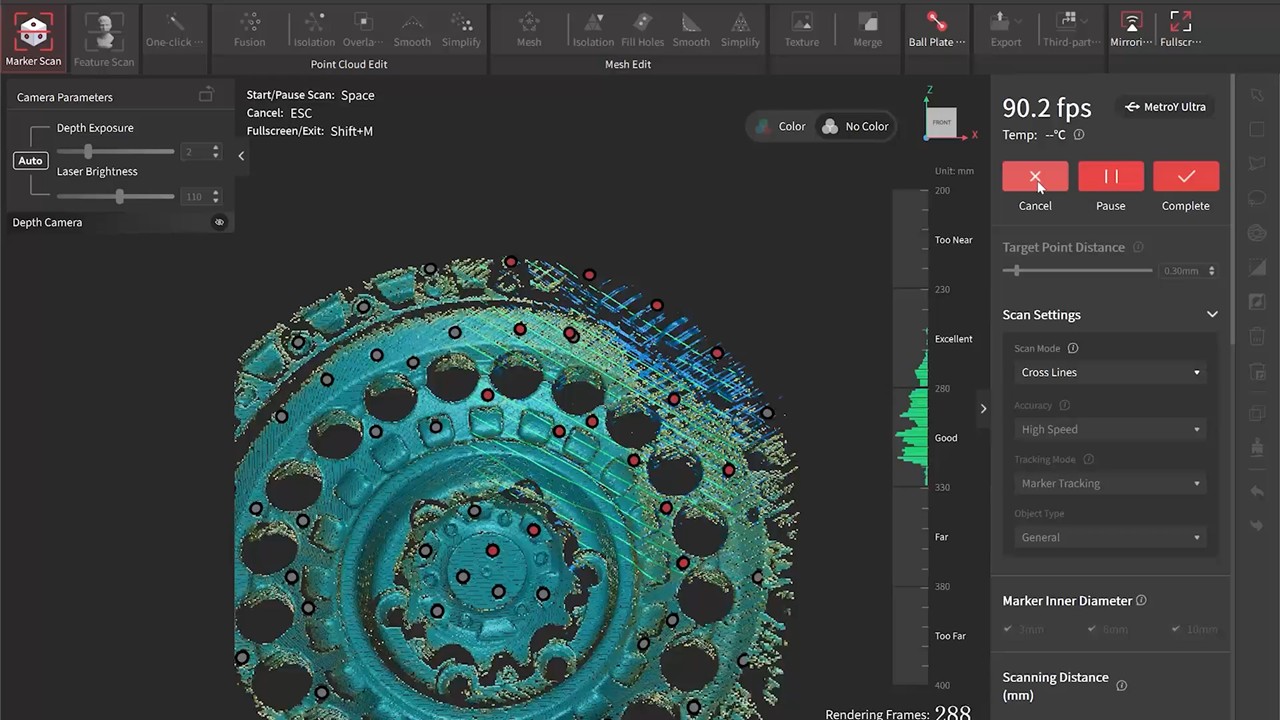

スキャン

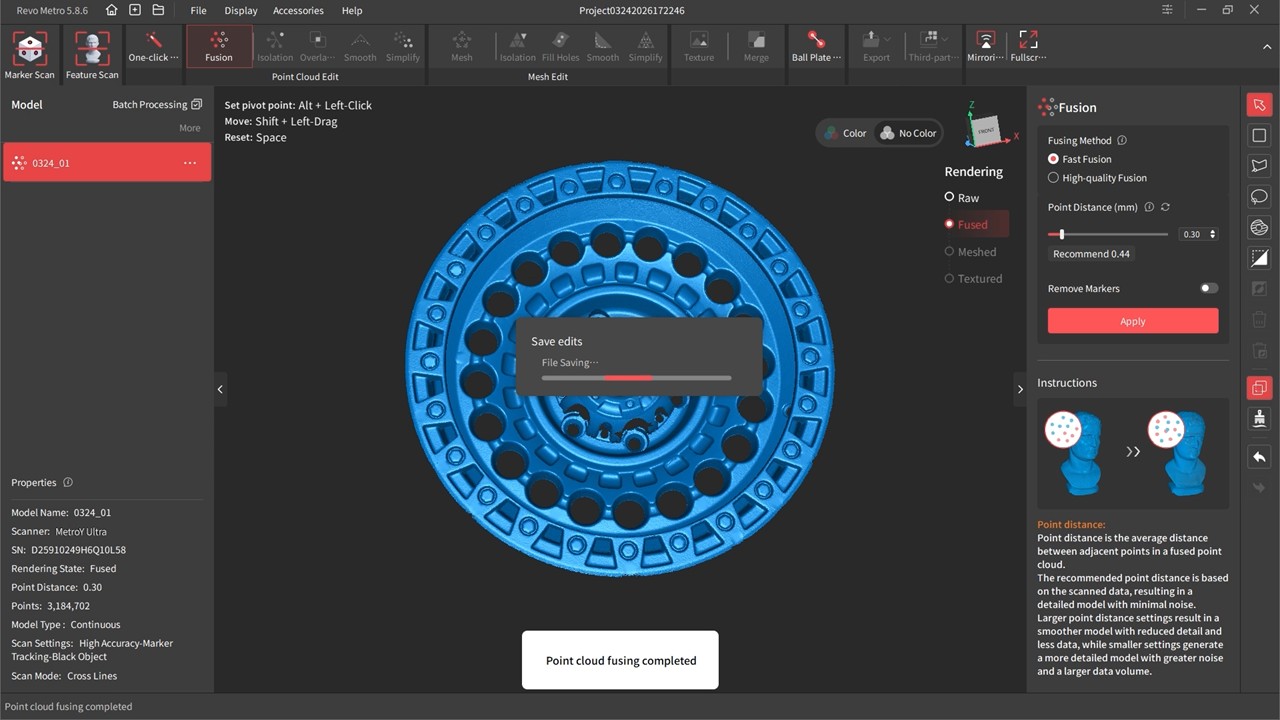

処理
編集
SPEC 技術仕様
MetroY Ultra 技術仕様
| スキャン方式 | 手持ち＆据え置き |
| テクノロジー |
マルチラインブルーレーザー& フルフィールド構造化光スキャン |
| オブジェクトサイズ | 小型、中型 |
| シングルフレーム精度（最大） | 0.01 mm |
| シングルフレーム正確度（最大） | 0.015 mm |
| 体積精度 |
0.015 + 0.04 mm × L (m) （L = 計測対象物の長さ） |
| 点間距離 | 0.05 mm |
| 動作距離 | 200 ~ 400 mm |
| シングルスキャン範囲 （最小距離) | 152 × 138 mm @ 200 mm |
| シングルスキャン範囲 (最大距離) | 332 × 276 mm @ 400 mm |
| 画角（高さ×幅） | 49 × 38° |
| 最小スキャンサイズ | 10 × 10 × 10 mm |
| 最大スキャンサイズ | 2 × 2 × 2 m |
| スキャンスピード（最大） |
マルチラインレーザースキャン： 3,000,000 点/秒 フルフィールド構造化光スキャン： 7,000,000 点/秒 |
| RGBカメラ解像度 | 200万画素 |
| カラースキャン | 可（自動ターンテーブルモードのみ対応。レーザーラインマーカーモードのカラースキャンは近日対応予定です。） |
| トラッキング方式 | 特徴、マーカー、全域マーカー |
| 屋外スキャン | 可 （マルチラインレーザーモードにより、最大100,000ルクスの高照度環境下でも安定したスキャンを実現します。） |
| 3D光源 |
34本ブルークロスレーザーライン 15本ブルーパラレルレーザーライン 1本ブルー深穴用シングルレーザーライン 62本ブルーフルフィールド構造光 |
| 赤外線補助照明 | 12個のブルーLED |
| CPU | 4コアARM、2.0 GHz |
| チップ内蔵演算処理 | 深度演算 |
| ボタン | 4 |
| 推奨PC要件 |
【macOS】 CPU： Apple M4 Pro 以降 RAM： 24GB 以上 【Windows】 CPU： Intel Core i9 第12世代 以降 RAM： 64GB 以上 GPU： NVIDIA GeForce RTX 4060（VRAM 8GB 以上） |
| 対応OS | ・Windows 10 / 11（64-bit）、macOS 11.0 以降 |
| 出力フォーマット | PLY、OBJ、STL、ASC、3MF、GLTF、FBX |
| 3Dプリント用データ出力 | 可 |
| Wi-Fi | 6 |
| 接続ポート | USB Type-C to Type-C |
| 出力電圧 | DC 12V、3A |
| 本体重量 | 450 g |
| 外形寸法（幅 × 奥行き × 高さ）： | 211 × 94 × 47 mm |
| 特殊オブジェクトのスキャン |
透明な物体や鏡面（反射の強い表面）をスキャンする際は、3Dスキャニングスプレーを必ずご使用ください。 透明、黒色、鏡面、または反射率の高い表面をスキャンする場合は、3Dスキャニングスプレーの使用を推奨します。 |
| スキャナーの校正 | 可 |
| 対応アクセサリー | マーカーブロックキット、モバイルキット（第4世代）、2軸タンテーブル、ボールプレート |
パッケージ内容
MetroY Pro パッケージ
MetroY Ultra 3Dスキャナー / 三脚 / USB Type-C to Type-C ケーブル / 電源アダプター / サンプル彫像 / マーカー(6 mm) × 500 / 2軸ターンテーブル / 収納ケース / キャリブレーションボード / モバイルキット (第4世代)
