PRODUCT FEATURES 製品特徴
究極に手軽なワイヤレス型オールインワン・3Dスキャナー
究極に手軽なワイヤレス型オールインワン・3Dスキャナー

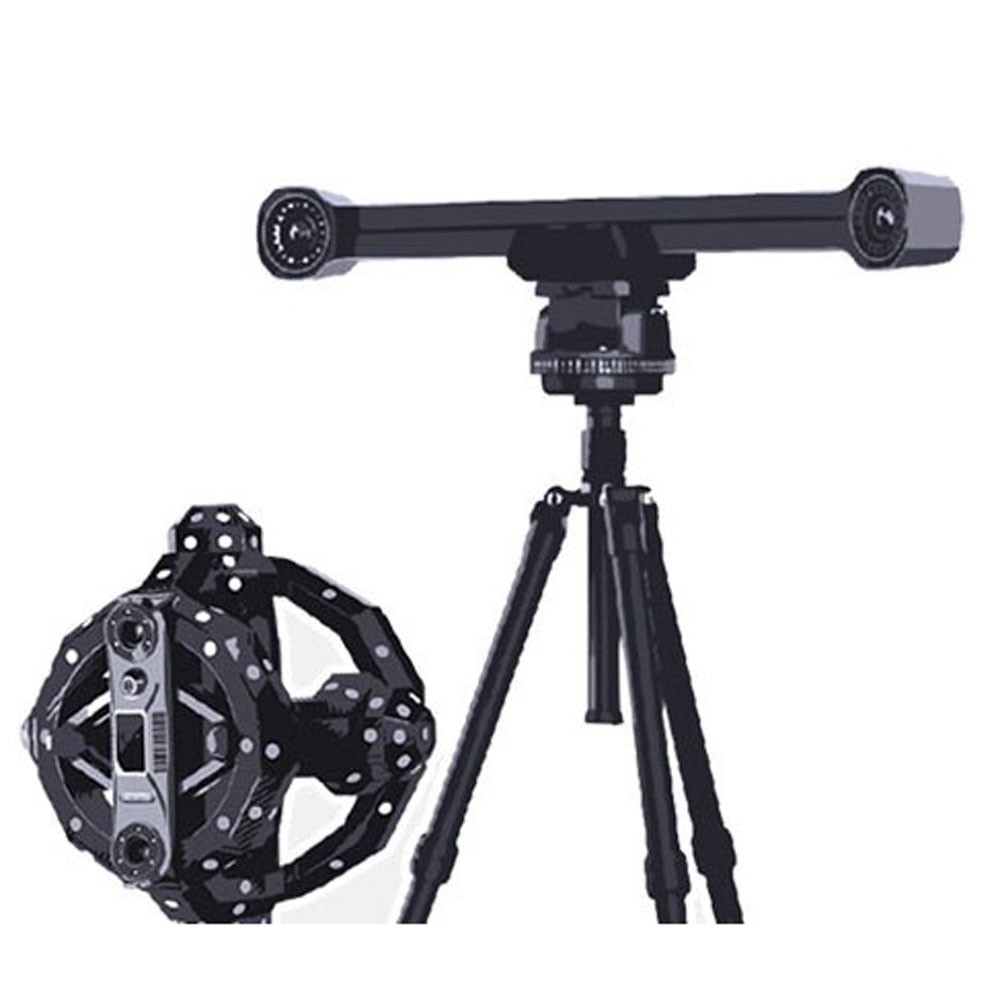

Revopoint Trackit は、従来必要とされていたマーカーやスプレーを使用せず、大小問わず対象物をリアルタイムで正確にスキャン可能な次世代3Dスキャナーです。3Dプリンターによる製造工程や品質管理、リバースエンジニアリングなど、幅広い業務用途に対応できる高精度な3Dプリント技術をサポートします。

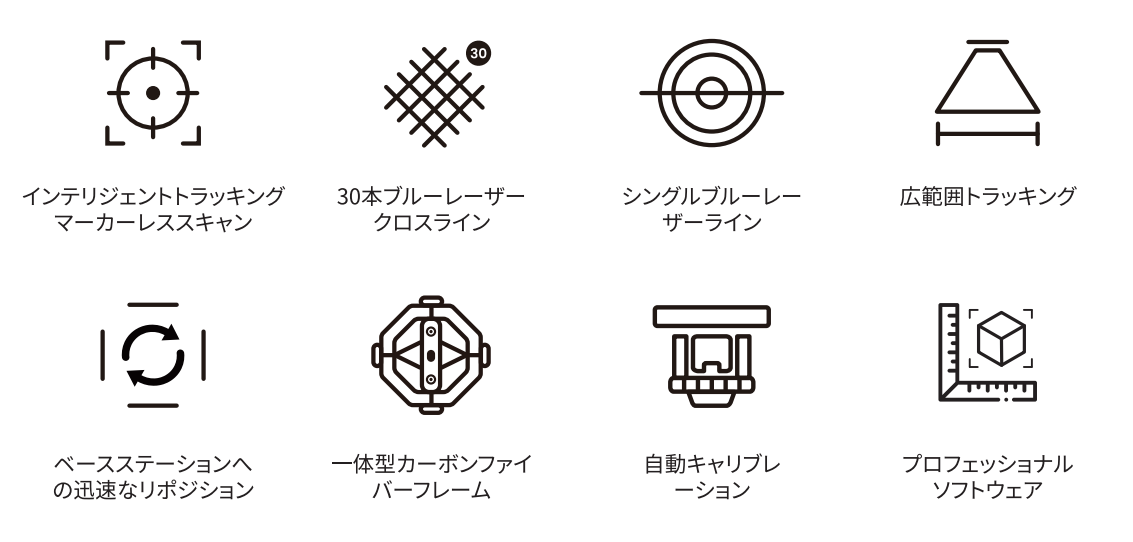

製品特徴
◎体積精度 0.025mm + 0.04mm×L (m) の精密計測で、忠実な3Dモデルを再現
◎マーカー・スプレー不要で、スキャン作業がスピーディーに
◎光学トラッキング×ブルーレーザーで小型から大型までしっかりキャプチャ
◎自動キャリブレーション機能で、毎回安定した精度を実現
◎軽量・堅牢なカーボンフレームで、精度誤差を最小限に
◎主要な3Dソフトとスムーズに連携
◎産業用協働ロボによる完全自動スキャンワークフロー構築
◎同クラス最安価格で産業用高精度3Dスキャナーを実現
◎CAMPFIREご支援者様に、『Revo Measure』1年間無料ライセンスを特典提供。
ストレスフリー3Dスキャン
マーカー貼り剥がしの時間を削減！デュアルカメラ搭載ベースステーションがリアルタイムトラッキング。
大小を問わず、あらゆる物体に対応
コインから車両まで、ブルーレーザーが暗部・光沢面も正確捕捉。クロスラインモードで表面を高速スキャン、シングルラインモードで深い溝もカバー。ハンドヘルド単体使用も可能。
スマート自動キャリブレーション
スマートジンバルシステムが複雑な手動作業を不要化。Trackitが全工程を自動制御し、人的要因を排除。常に高精度な校正状態を維持します。
頑丈なカーボンファイバーフレーム
トラックイットの耐久性に優れた一体成型カーボンファイバーフレームが、フレーム変形による精度誤差を排除し、常に一貫したスキャンデータを実現。過酷な環境下でも耐える頑丈な構造でありながら軽量設計のため、長時間のスキャン作業でも快適にご利用いただけます。
SPEC 技術仕様
Revopoint Trackit
| 項目 | 内容 |
| - | Scanner |
| シングルフレーム正確度 (1) | 0.02 mm |
| 点問距離 | 0.05 mm |
| Depthカメラ解像度 | 200 万画素 |
| RGB カメラ解像度 | 200 万画素 |
| スキャン速度 (最大) | 1.500,000 点/秒 |
| 3D光源 (2) | 30本のブルーレーザー交差ライン 1本のブルーレーザーライン |
| 動作距離 | 200 - 400 mm |
| シングルスキャン範囲(最小距離) | 160 X 70 mm @ 200 mm |
| シングルスキャン範囲(最大距離) | 320 X 215 mm @ 400 mm |
| 本体重量 | 1.2 kg |
| 本体寸法 (長さX幅メ高さ) | 295 X 295 X 205 mm |
| 動作環境温度範囲 (3) | 0-40"C |
| 出力フォーマット | PLY , OBJ , STL , ASC , 3MF , GLTF , FBX |
| - | Tracker |
| 対応サイズ範囲 (推奨) | 0.01-6m |
| 体積精度(トラッキングシステム) | 0.025 mm+0.04 mm X L(m) |
| 動作距離 | 1500 mm - 4000 mm |
| シングルトラッキング範囲 (最小距離) | 1400 X 1050 mm @ 1500 mm |
| シングルトラッキング範囲 (最大距離) | 2800 X 2800 mm @ 4000 mm |
| トラッキングボリューム | 11 m3 |
| カメラ解像度(トラッキングシステム) | 500 万像素 |
| 本体重量 | 1.8 kg |
| 本体寸法 (長さメ幅メ高さ) | 816 x 115 x 101 mm |
| トラッキングバンド | 赤外線 |
| キャリブレーション | キャリブレーション Trackerは自動キャリブレーションで、Scannerは手動キャリブレーション |
| サポートアクセサリー | キャリブレーションボード、キャリブレーションポール、 自動キャリブレーション2軸ジンバル、アンカーブロック、大型ターシンテーブル |
備考
ご注意:
1. 本製品の精度および正確さは、すべて管理された実験室環境下で取得されたものであり、実際の使用環境によって結果が異なる場合があります。
2. クラス 2M レーザーに関する安全上の注意 :
(1) 本製品はクラス 2M レーザープロジェクターを使用しています。至近距離でレーザーを直接見ないでください。詳細はクラス 2M レーザーの安全
基準をご参照ください。
(2) 網膜への損傷を防ぐため、望遠鏡やカメラレンズなどの光学機器を通してレーザービームを直接見ないでください。
(3) レーザービームの反射を避けるため、鏡やガラスなどの反射面をレーザービームの進行方向に置かないようご注意ください。
3. 最高のスキャン精度を得るため、周囲温度が 20’Cー25*Cの環境でのご使用を推奨いたします。
4. 本製品には点滅するライトが搭載されています。光過敏性てんかんの症状をお持ちの方にはご使用をお控えいただく場合がございます。
