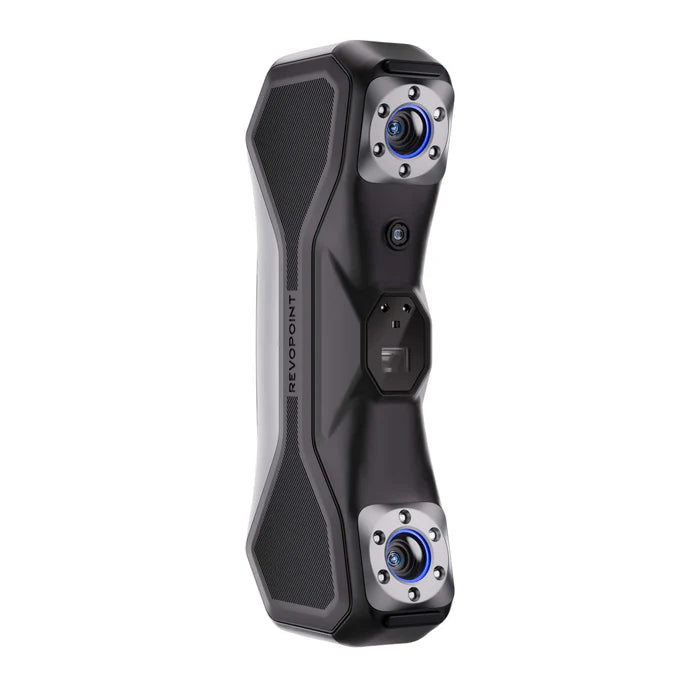

MetroX

フルフィールドブルーライト 3Dスキャナー
  • 製品特徴
  • 技術仕様
  • 見積依頼

PRODUCT FEATURES 製品特徴

究極に手軽なワイヤレス型オールインワン・3Dスキャナー

究極に手軽なワイヤレス型オールインワン・3Dスキャナー

究極に手軽なワイヤレス型オールインワン・3Dスキャナー

Revopoint MetroX は、レーザー ラインとフル フィールド構造化光 3D スキャン機能を備えた青色ハイブリッド レーザー スキャナーで、4 つの強力なスキャン モードを提供します。

スキャンモード1:交差ライン

光沢面・黒色表面の機械/物体でもスキャンスプレー不要で平坦で特徴のない領域を高速取得 – MetroXのGPU加速*14本交差ブルーレーザーにより最大毎秒80万点測定。

※GPU対応環境:NVIDIA RTX 30/40シリーズGPU専用(Windows限定)

スキャンモード2:平行ライン

7本の平行ブルーレーザーラインスキャンモードで、細部、エッジ、複雑な表面を正確に捉え、3Dモデルの鮮明度を高めます。

スキャンモード3:自動ターンテーブル

キャプチャプロセスを完全に自動化し、毎回計測グレードのモデルを簡単に作成できます。
ボタンを一度クリックするだけで、2軸ターンテーブル、Revo Scan、MetroXが連携して、スキャンを完了します。

スキャンモード4:フルフィールドブルー構造光

62本の強力な構造化ブルーラインで、特徴の多い物体でも少ない物体でも、毎秒最大700万点という速さで効率的に捉え、わずか数秒で点群データを作成します。

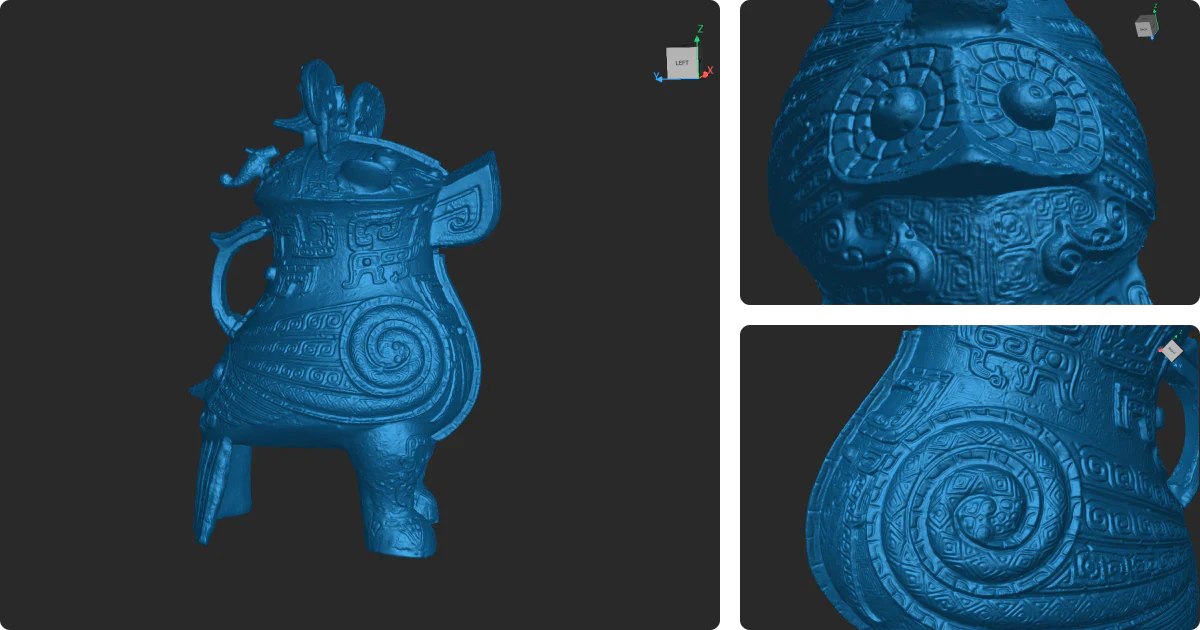

計測グレードの精度

最大0.01 mmの精度、最大0.02 mmの正確度、そして体積精度が最大0.25 mm + 0.05mm × L(m)*の計測グレードモードを実現します。
※Lは物体の長さです。

SPEC 技術仕様

Revopoint MetroX

項目 内容
対応OS Windows 10/11(64ビット)、macOS 11.0以上
CPU 4コアアーム、2.0 GHz
スキャン方式 手持ち&据え置き
トラッキング方式 特徴、マーカー、全域マーカー
補助照明 ブルーLED12個
内蔵チップ計算 深度マップ計算
テクノロジー マルチラインブルーレーザー&フルフィールド構造化光スキャン
ボタン 4
オブジェクトサイズ 小型、中型
屋外スキャン 不可
シングルフレーム精度(最大) 0.01 mm
出力フォーマット PLY、OBJ、 STL、 ASC、3MF、GLTF、FBX
シングルフレーム正確度(最大) 0.02 mm
3Dプリント用データ出力
体積精度 0.025 mm + 0.05 mm × L (m) → Lは対象物の長さ
点間距離 0.05 mm
動作距離 200 ~ 400 mm
接続ポート USB Type-C
シングルスキャン範囲 (最小距離) 160 x 70 mm (距離200 mm)
出力電圧 DC 12V、3A
シングルスキャン範囲 (最大距離) 320 x 215 mm (距離400 mm)
3D光源 14本ブルーレーザー交差ライン、7本ブルーレーザー平行ライン、62本ブルーフルフィールド、構造化光ライン
視野角(水平 x 垂直) 43 × 33°
本体寸法(長さ×幅×高さ) 209 × 88 × 44 mm
最大スキャンサイズ 1 × 1 × 1 m
最小スキャンサイズ 10 × 10 × 10 mm
スキャナーの校正
スキャン速度 マルチラインブルーレーザー:800,000ポイント/秒 | フルフィールドブルーライト:7,000,000ポイント/秒
特殊オブジェクトのスキャン 透明または鏡面仕上げの表面をマルチラインレーザーモードでスキャンする際は、スキャンスプレーを使用してください。 フルフィールド構造光モードで透明、黒、鏡面、または非常に反射率の高い表面をスキャンする際には、スキャンスプレーの使用が推奨されます。
深度解像度(最大) 200万画素
対応アクセサリー 2軸ターンテーブル、マーカーブロックキット
カラースキャン ターンテーブルモードのみ
最低PC要件(*4) macOS CPU: M1 Pro/Max/Ultra RAM ≥ 16GB|Windows CPU: Intel i7 12世代または AMD Ryzen 7 5800 RAM ≥ 32GB|GPU(オプション): NVIDIA GeForce RTX 3050 (8GB)
推奨PC要件 macOS CPU: M2 Pro/Max/Ultra, M3 Pro/Max/Ultra RAM ≥ 24GB|Windows CPU: Intel i9 12世代以上 RAM ≥ 64GB|GPU: NVIDIA RTX 4060 (8GB) 以上

備考

注意事項:
1.精度とは、同じ角度での複数回の測定値の間での互いのばらつきの小ささを示す尺度です。正確度とは、同じ角度での測定値が「真値」に近い値であることを示す尺度です。これらの値は制御された実験環境で得られたものであり、実際の使用環境では異なる場合があります。
2.クラス2Mレーザー安全対策:
(a) 本製品はクラス2Mレーザープロジェクターを使用しています。近距離で直接見ることは避けてください。詳細については、クラス2Mレーザー標準文書を参照してください。
(b) 網膜損傷を避けるため、望遠鏡やカメラレンズなどの光学機器を介してレーザービームを直接見ないでください。
(c) レーザービームの反射を防ぐため、鏡やガラスなどの反射面をレーザービームの進行方向に置かないでください。
3.本製品には点滅する光が含まれており、光過敏性てんかんのある方には不適切な場合があります。
4.CPUの構成が不明な場合は、次の要件を確認してください:コア数 ≥ 8、スレッド数 ≥ 16、ベース周波数 ≥ 2.4GHz。
