MIRACO Plus
PRODUCT FEATURES 製品特徴
フォトグラメトリ機能を搭載したスタンドアロン3Dスキャナー

フォトグラメトリ機能を搭載したスタンドアロン3Dスキャナー
Revopoint MIRACO Plusは、スマートフォンのような直感的な操作感を持つ3Dハンディスキャナーです。
4つの深度赤外線カメラと8Kカラーカメラを搭載しており、メンテナンス検査、工業デザイン、3Dアニメーション、文化財のデジタル化、教育研究、医療現場など、幅広い用途で活用できます。
製品特徴
最大0.05mmの精度により、高精細な3Dデータを作成可能です。小さな彫刻から人物まで、あらゆるニーズに対応します。
また最大180度まで調整可能のスクリーンで、 PC無しでも場所を選ばずどこでも簡単にスキャンを行うことができます。

1.オールインワン・スキャン
スキャン中に遠近モードを自由に切り替えられます。近景モードは小物の超微細なディテールをキャプチャし、遠景モードは大きい物体を素早く正確にスキャンします。

2. 高精度
最大0.05 mmのシングルフレーム正確度で物体の細部をスキャンしたり、最大0.5 mmのシングルフレーム正確度で広い範囲をキャプチャしたりするなど、スキャン中にも自由に切り替えることができます。

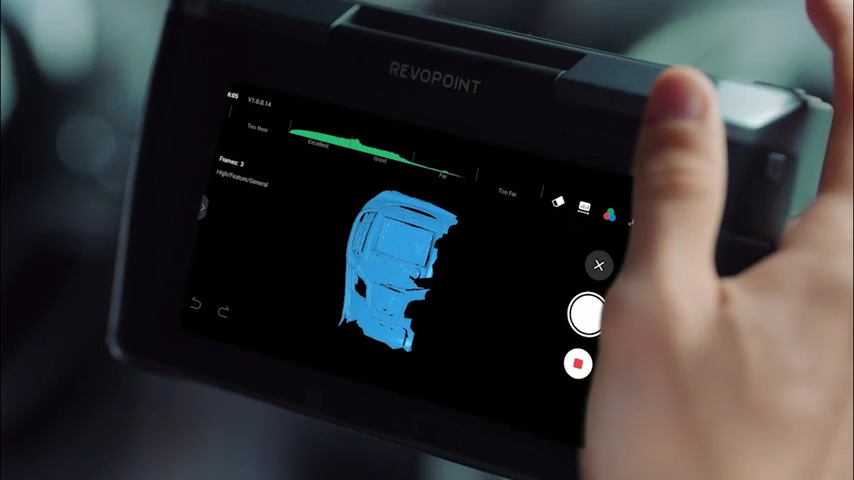

3. 直感的な操作性
6″2K AMOLEDのタッチスクリーン で、鮮明なスキャンを確認可能。 180度回転な角度 から簡単に見ることができ、 撮りスキャンも可能です。

4. 驚異的な色再現
4800万画素RGBカメラにより、驚くほどリアルなテクスチャを実現します。

5. 大容量で高性能
8コア2.4GHzプロセッサーを搭載し、256GBのストレージ容量に対応しています。1回のスキャンで取得可能な最大フレーム数は、MIRACOの場合はカラーなしスキャンで最大 5,000フレーム、カラースキャンで最大4,000フレーム、MIRACO Proの場合はカラーなしスキャンで最大10,000 フレーム、カラースキャンで最大8,000フレームです。

6. 長時間スキャン、急速充電
50W急速充電で、わずか35分でMIRACOを80%までパワーアップ。
※ MIRACOのバッテリーは2年保証付きです。

7. ケーブルもPCも不要
高速で安定なWi-Fi 6またはUSB Type-C接続により、スキャンデータを素早く転送することができます。

8. 強力なオンボードソフトウェア
オンボードソフトウェアの直感的なUIにより、モデルのスキャンや後処理が簡単に行えます。STL、PLY、またはOBJ形式でモデルをエクスポートする前に、いつでも点群の融合、メッシュ化、編集を実行し、モデルをチェックできます。
オールインワンワークフロー

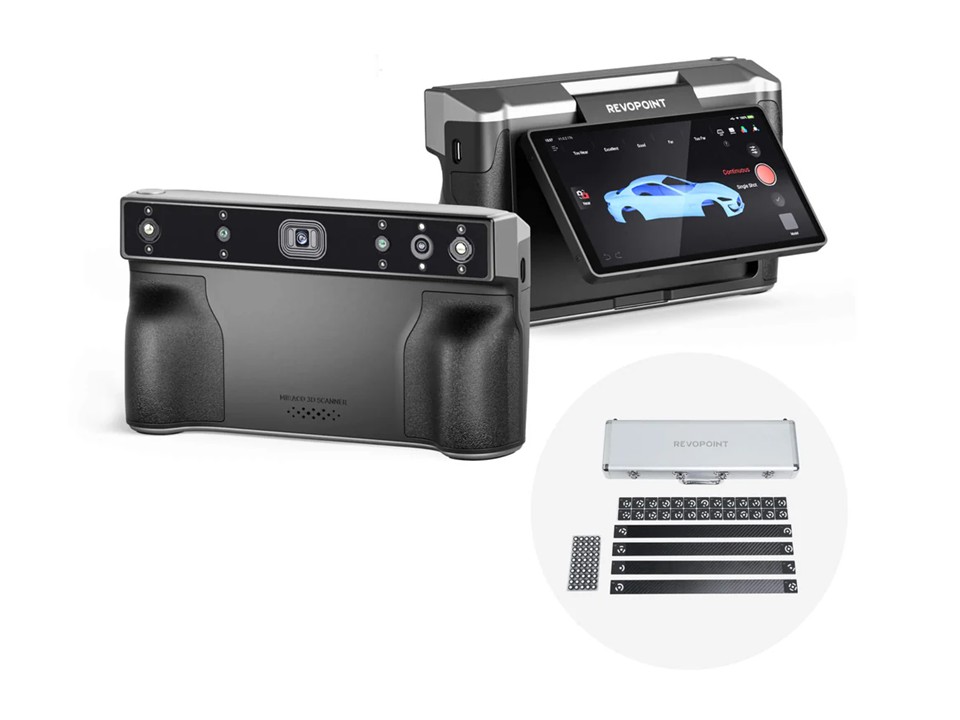

フォトグラメトリ計測キット(PMK)の2種類のコーデッドターゲット(磁着式と粘着式)、4本のマグネットカーボンファイバースケールバー、そしてMIRACO Plusの48万画素RGBカメラ、高性能ハードウェア、先進的アルゴリズムを使用して、1台のデバイスでフォトグラムメトリックモデルをキャプチャし、作成します。

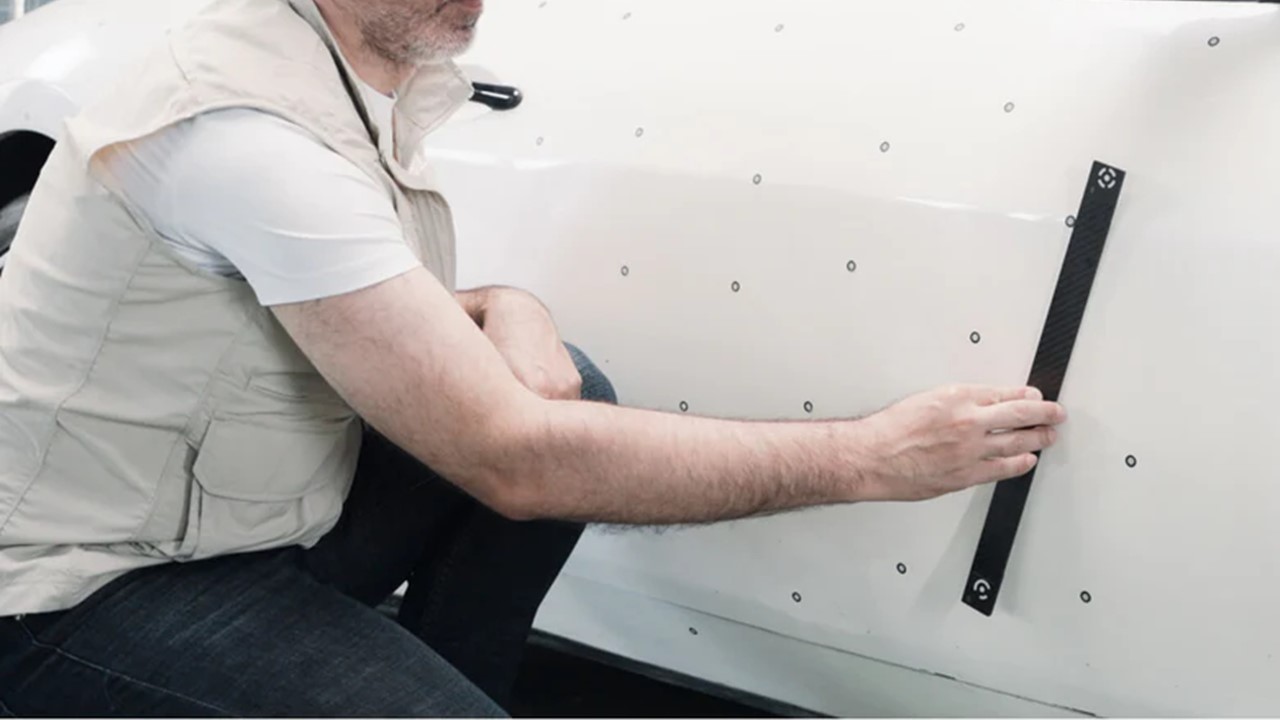

ステップ1:準備
スケールバー、コーデッドターゲット、マーカーを対象物の表面またはその周辺に配置します。

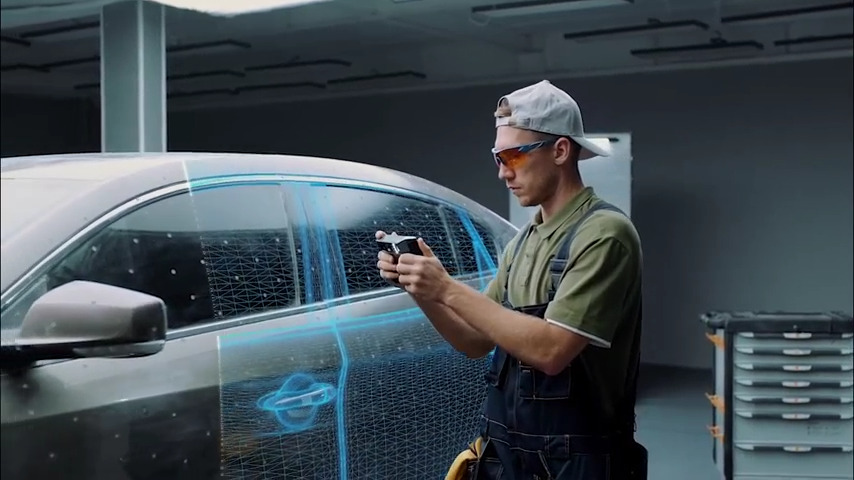

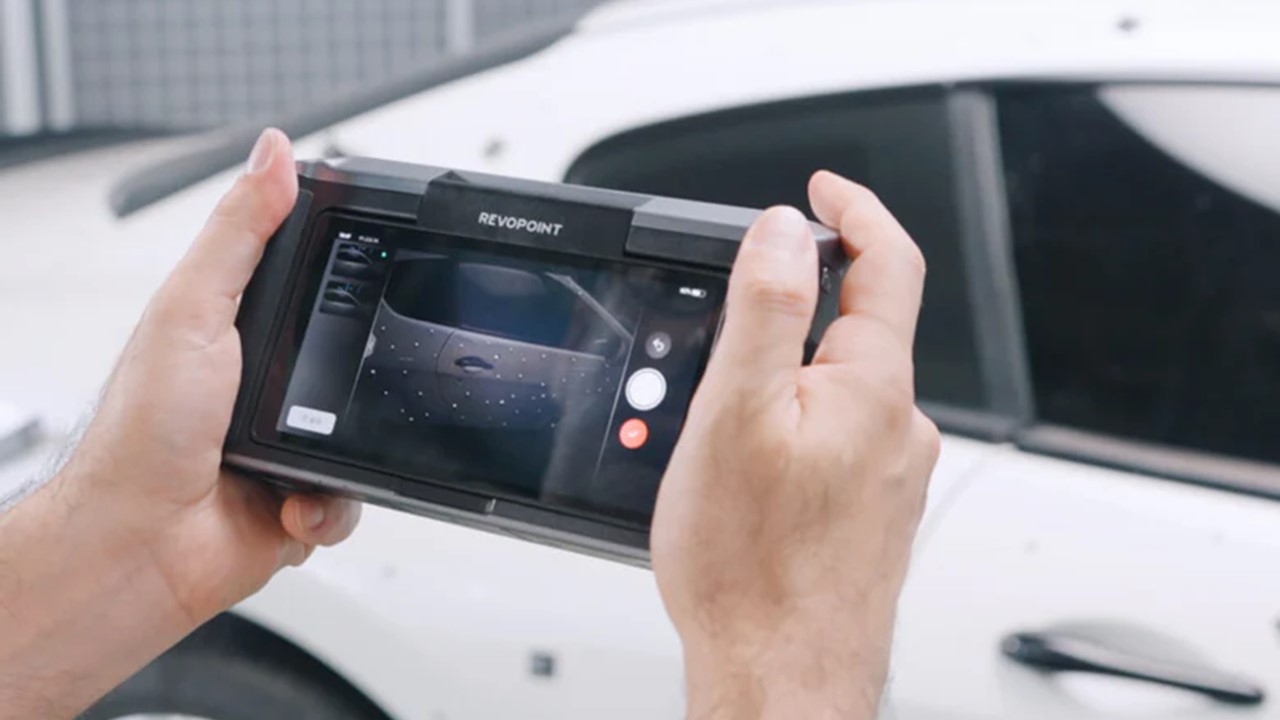

ステップ2:撮影
対象物が完全に写るまで、高さや角度を変えて撮影します。

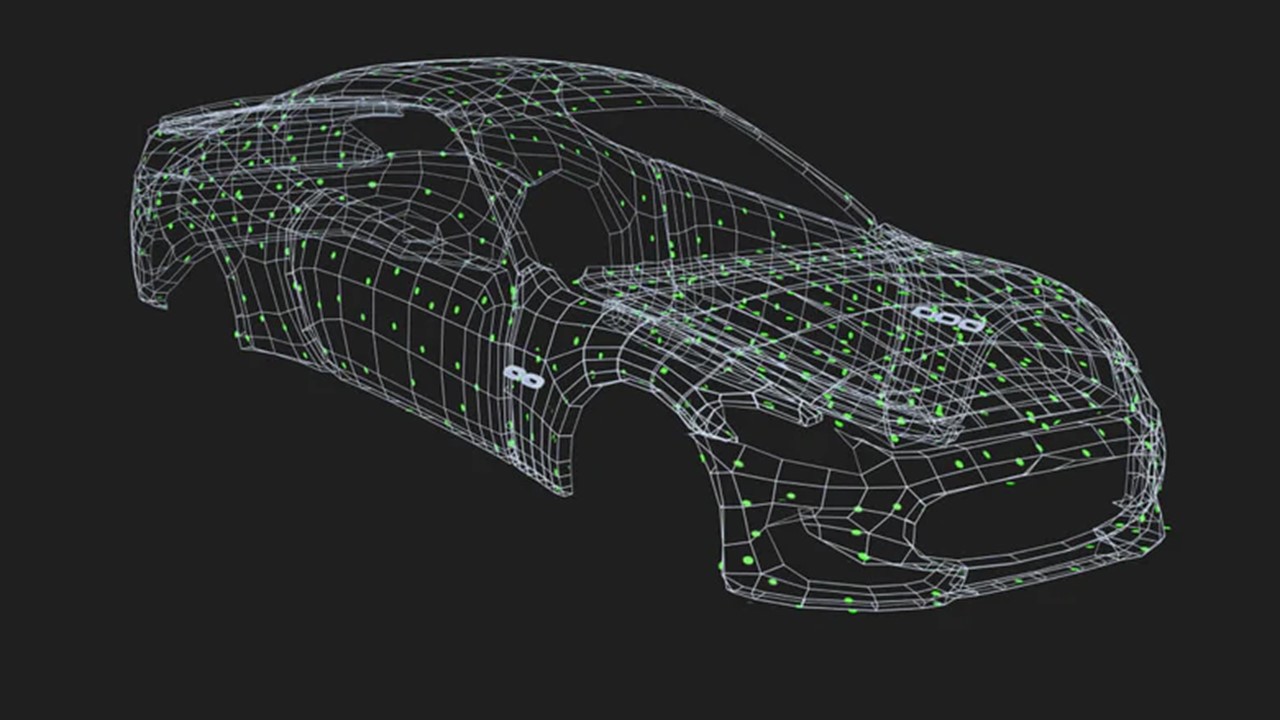

ステップ3:点群の計算と取り込み
マーカーを算出し、その後MIRACO Plus 3Dスキャナーで点群をキャプチャします。

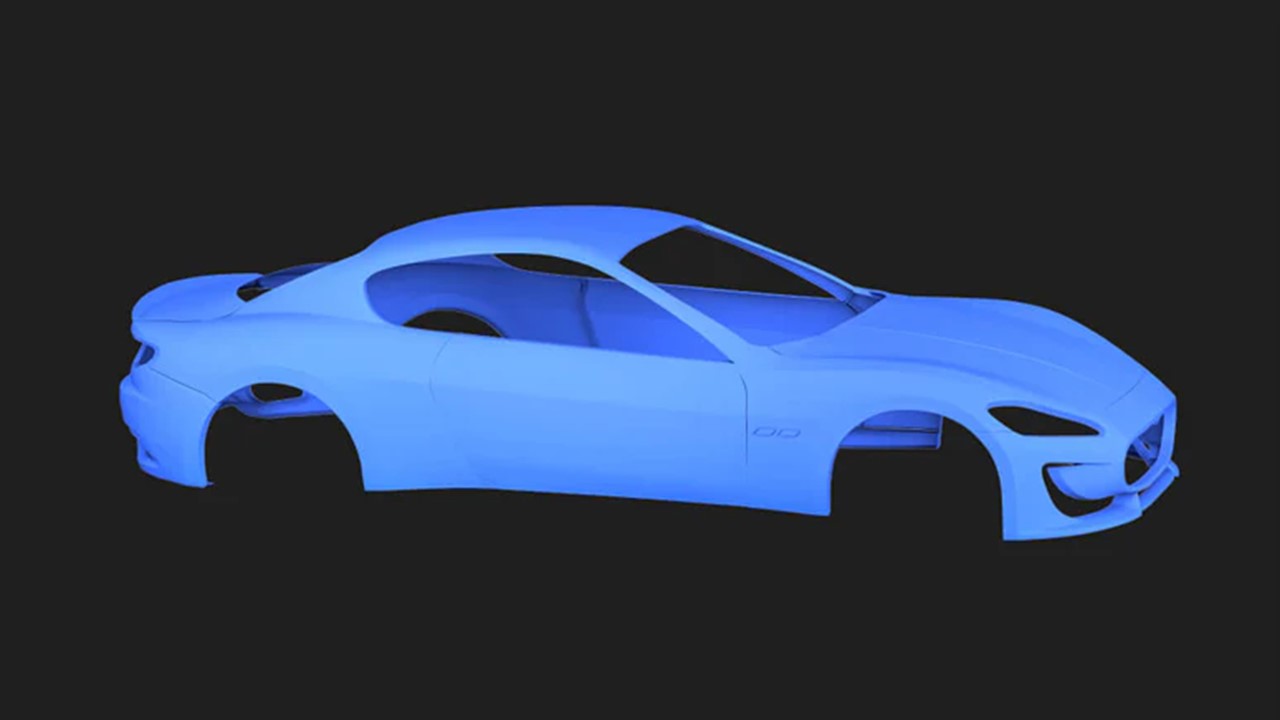

ステップ4:処理とエクスポート
加工および編集を行い、PCに転送します。

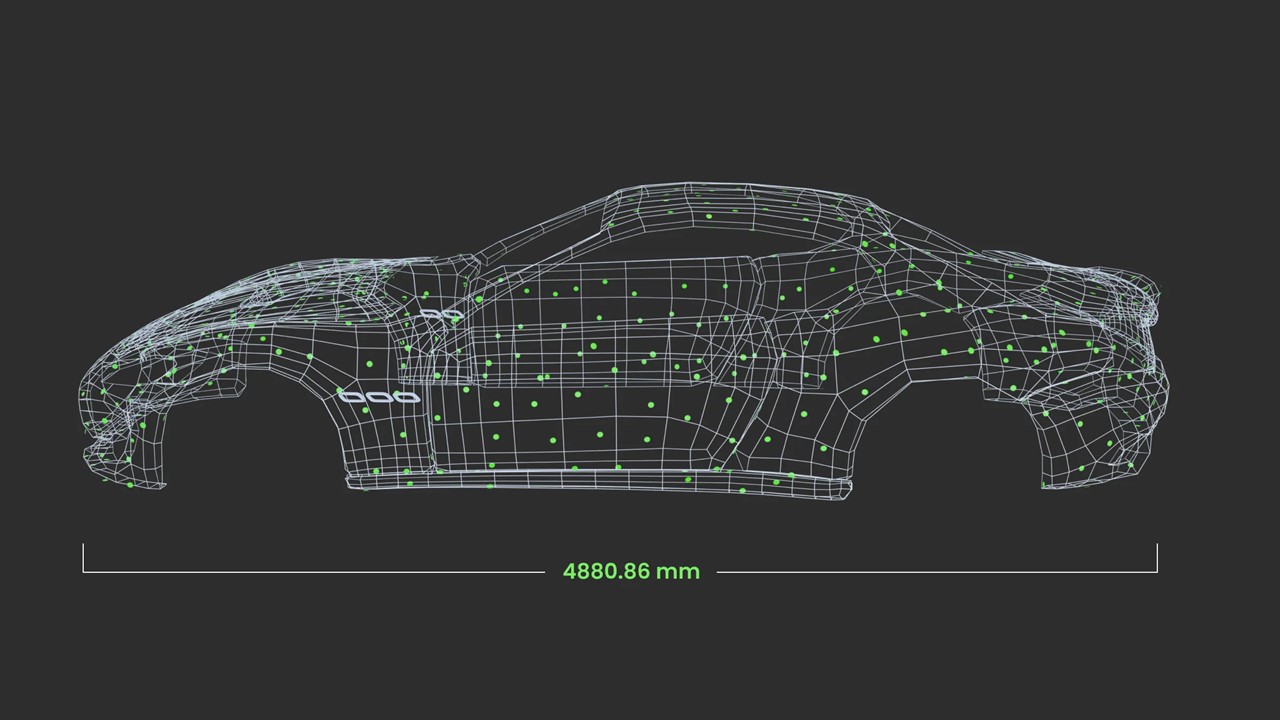

計測グレードの3D測定
MIRACO Plusのフォトグラムメトリック機能を活用することで、自動車、船舶や航空機の部品、機械などの大型オブジェクトの計測グレード3Dモデルを作成できます。最大0.02 mm + 0.05 mm/mの優れた長さ測定精度を実現します。
大きな物体から小さな物体までキャプチャ
MIRACO Plusを使えば、スキャンモードを自由に切り替えて、スキャンの柔軟性を最大限に引き出せます。近景モードでは、特定のエリアや小型オブジェクトの細部をしっかりと捉え、遠景モードでは、全体のオブジェクトを迅速にキャプチャできます。
2つのスキャンモード

シングルショットモード
操作が難しい環境でのスキャンが容易になり点群の重複を減少させ精度が向上します。

連続スキャン
最大20 fpsのスキャン速度で効率的にオブジェクトをキャプチャできます。
Revopoint専用ソフトウェア「Revo Scan 5」
Windows、macOS、Android、iOSのデバイスで使用可能な、Revopointスキャナー専用のフリーソフトです。
1クリックの自動処理でのメッシュデータ作成や自動/手動の位置合わせに対応している他、点群/メッシュの不要部分の削除機能などの編集機能も搭載しています。

SPEC 技術仕様
Revopoint MIRACO
項目 | 内容 |
テクノロジー | クアッドカメラ赤外線構造化光 |
シングルフレーム正確度 | 最大0.05 mm |
点間距離 | 0.05 mm |
シングルスキャン範囲 (最小距離) | 28×53 mm (距離100 mm) |
シングルスキャン範囲 (最大距離) | 975×775 mm (距離1000 mm) |
二つのスキャンモード | 写真測量&連続スキャン |
スキャンスピード(最大) | 15 fps |
最小スキャンサイズ | 10 x 10 x 10 mm |
最大スキャンサイズ | 4000 x 4000 x 4000 mm |
動作距離 | 100 - 1000 mm |
スクリーン | 6" 2K AMOLED タッチスクリーン |
補助照明 | 赤外線補助照明、LED補助照明 |
3D光源 | クラス1赤外線 |
ストレージ | 256 GB eMMC |
位置センサー | 9軸IMU |
メモリ(RAM) | 16 GB / 32 GB メモリ(DDR4)※MIRACO Proでは32 GB |
RGBカメラ解像度(最大) | 4800万画素 |
本体重量 | 750 g |
本体寸法(長さ×幅×高さ) | 200 x 50 x 110 mm |
電池容量 | 内蔵5000 mAhリチウム電池、最大2時間のスキャンが可能 |
CPU | 8コア、2.4GHz |
トラッキング方式 | 特徴、マーカー |
保護等級 | IP45 |
接続ポート | USB Type-C |
Wi-Fi規格 | Wi-Fi 6 |
対応OS | Windows 10/11, macOS |
操作システム | Android |
特殊オブジェクトのスキャン | 透明、暗い、反射する対象物をスキャンする際にスキャンスプレーを使用 |
スキャン環境 | 屋内・屋外 |
出力フォーマット | STL、PLY、OBJ |
3Dプリント用データ出力 | 可 |
内蔵チップコンピューティング | Depthマップコンピューティング、3Dスキャン、点群処理及び編集 |
PC要件 | 該当なし(スタンドアロン) |
備考
1.精度・正確度は標準的な実験環境で得られたものであり、実際の使用環境では異なる場合があります。
2.屋外でスキャンする場合は、直射日光を避けてください。
3.クラス1レーザー:投光器を長時間直視しないでください。詳しくはクラス1レーザーの規格を参照してください。
