LINE UP 製品詳細

Geomagic Sculpt

3Dボクセルモデラ

製品特徴
技術仕様
見積依頼

PRODUCT FEATURES 製品特徴

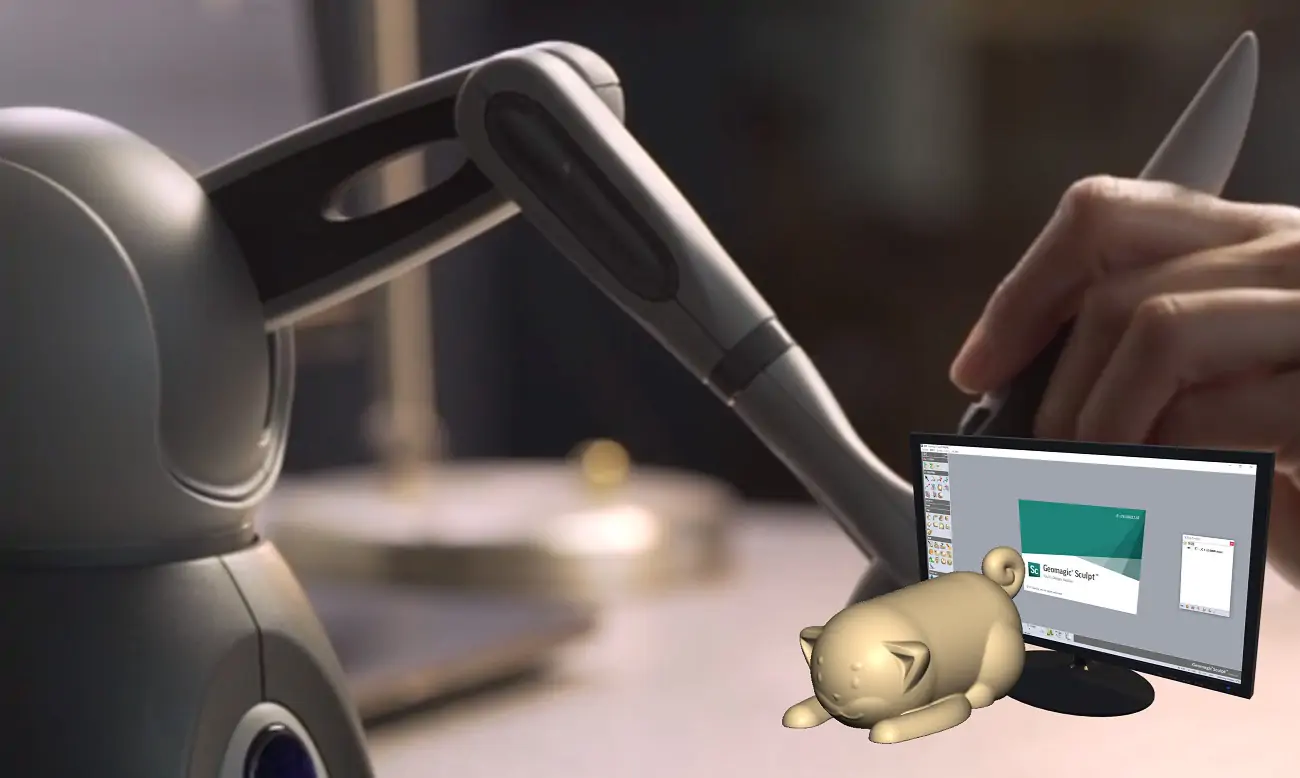

触れて、造って、実現する。

Geomagic® Sculpt™ は、シンプルで高速ながら、高度な精密ボクセル 3D 彫刻およびモデリングソフトウェアソリューションです。従来の CAD ソフトウェアでは見ることができない、彫刻、成形、装飾ツールによって有機デザインを作成し、既存の 3D データを編集および変換します。デジタル設計のメリットを備えたクレイモデル作成の感覚が得られます。

搭載されている機能

彫る・スムージング・ひっぱる

モデルを自由に彫ったり削ったりできる機能や任意の位置をなめらかにするスムージング機能、モデルを自由にひっぱることができる機能など、Geomagic Touchならではの機能が搭載されています。

2Dスケッチ・モデルの作成

2Dスケッチを作成できる機能および、スケッチに沿って押し出したり回転形状を作成することができる機能です。スケッチは寸法を指定して描画することも可能です。

シボの作成

JPGやPNGなどの画像データの濃淡を認識し、画像を立体化したシボ形状を作成することができます。画像はプリセットの他、ペイントソフトで作成したパターン画像なども使用可能です。

その他の機能

作成したモデルをIGES/STEPで出力することができる自動サーフェス機能や、有機形状のオフセット、モデル同士のブーリアン、クレイモデル内部の空洞を埋める機能など、モデル作成ツール以外にもモデリングを支援する便利な機能が搭載されています。

自動サーフェス機能

オフセット

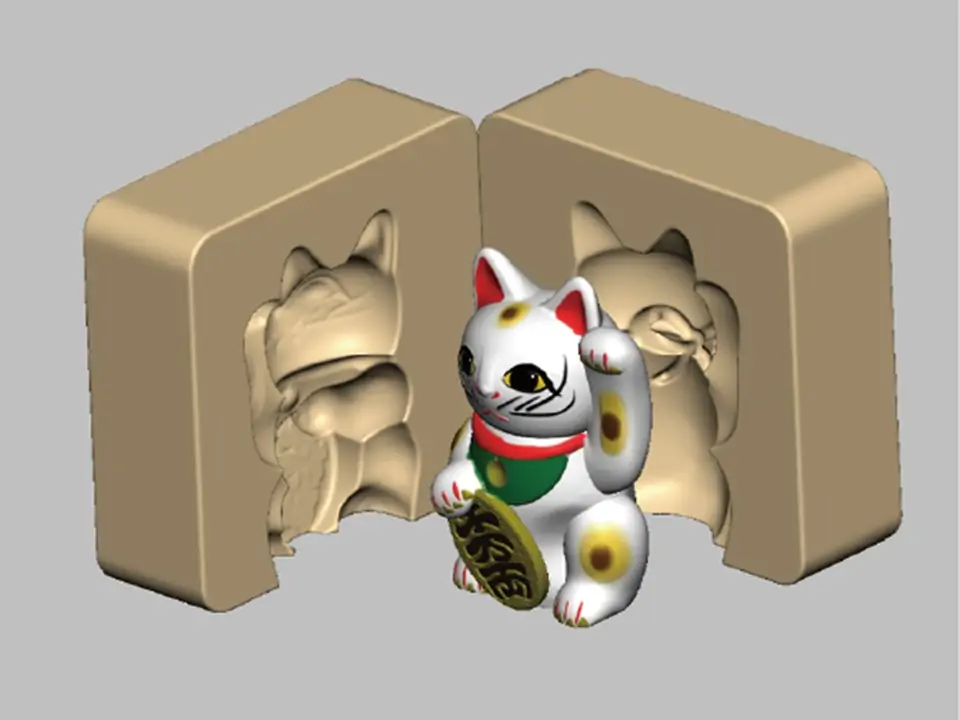

ブーリアン

SPEC 技術仕様

搭載機能

カーブおよび平面/2Dスケッチ/SubD/作成/彫刻/ディティール

入力インターフェース

STL(.stl)/OBJ(.obj)/PLY(.ply)/IGES(.igs .iges) ※カーブを含む/STEP(.stp .step)/PositionFile(.xml)/クレイファイル(.cly)

Bitmap(.bmp)/JPEG(.jpg .jpeg)/PNG(.png)/Photoshopファイル(.psd)/スケッチファイル(.skh)/Adobeillustratorファイル(.ai)

AdobeAcrobatファイル(.pdf)/AutocadDXFファイル(.dxf)/

出力インターフェース

Bynary・AsciiSTL(.stl)/OBJ(.obj)/PLY(.ply)/VRML(.wrl)/IGES(.igs) /STEP(.stp .step)/PositionFile(.xml)/

クレイファイル(.cly)/Keyshotファイル(.bip)/U3Dファイル(.u3d)/PDFファイル(.pdf)/3MFファイル(.3mf)

スケッチファイル(.skh)/Adobeillustratorファイル(.ai)/AutocadDXFファイル(.dxf)

動作環境

	最低スペック	推奨スペック
OS	Windows8.1、Windows10（すべて64bit） ※仮想環境を使用した構成はサポートされていません	Windows8.1、Windows10（すべて64bit） ※仮想環境を使用した構成はサポートされていません
CPU	2.5 GHzのIntel®プロセッサー	3 GHz以上の複数コアプロセッサ
メモリ	16GB以上	32GB以上
HDD空き容量	8GB以上	8GB以上
モニター解像度	1920×1080以上	1920×1080以上
グラフィックボード	Nvidia Quadroシリーズ　OpenGL 3.0以上	Nvidia Quadroシリーズ　OpenGL 3.0以上
インターフェース	USBポート	USBポート

動作確認済みグラフィックボード：NVIDIA Quadro P620/NVIDIA Quadro P1000/NVIDIA Quadro P2000/NVIDIA Quadro P4000/NVIDIA Quadro P5000/NVIDIA Quadro P6000/NVIDIA Quadro RTX 4000/AMD Radeon Pro WX 7100/AMD Radeon Pro WX 5700/AMD Radeon Pro WX 5100/AMD Radeon Pro WX 3200
